Как выбрать пневматический краскопульт: материал, сопло и требования к воздуху
Для выбора ручного пневматического краскопульта понадобятся техническое описание покрытия, размеры деталей и данные компрессора. По ним подбирают модель, сопло, воздушную голову и способ подачи материала.
Найдите требования к нанесению покрытия
Начните с технического описания покрытия — TDS. Выпишите рекомендованный способ нанесения, диапазон сопел, пропорции смешивания, допустимый разбавитель, рабочую вязкость и параметры распыления, если они указаны. Если диапазон сопел или режим нанесения не указан, запросите рекомендации у технической поддержки производителя покрытия или поставщика оборудования. Передайте название материала и TDS.
Сопоставьте факел с размером детали
Для локального ремонта, узких элементов и небольших деталей сравните модели Mini и Midi. Для крупных панелей и фасадов рассмотрите полноразмерные пневматические краскопульты.
В характеристиках проверьте ширину факела при указанном расстоянии до поверхности и подачу материала — объём в минуту, например мл/мин, — если она указана. Оцените массу инструмента с заполненным бачком, доступ к углам детали и удобство работы курком.

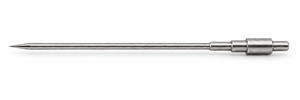

Подберите сопло, иглу и воздушную голову
Сопло и игла управляют выходом материала, воздушная голова распыляет его и формирует факел. Допустимые сочетания деталей указаны в таблице комплектаций или инструкции краскопульта.
Три детали распыляющего комплекта
- Найдите комплекты с соплами из диапазона, указанного в TDS или полученной технической рекомендации.
- Проверьте, для каких покрытий и способов подачи предназначен каждый комплект. Сравните ширину факела и расход воздуха.
- Запишите полное обозначение выбранного комплекта для заказа.
Варианты деталей для выбранной серии можно посмотреть в разделе комплектующих DeVilbiss. При замене сопла проверьте по таблице совместимости, какая игла ему соответствует.
Пример: TE10, TE20 и HV30 для TEKNA ProLite
В брошюре DeVilbiss A-3003-B приведены назначения трёх голов и их рабочие параметры для TEKNA ProLite.
TE10 · HE. Базовые покрытия и лаки с низким сухим остатком. Давление на входе: 1,4–2,4 бар. Расход воздуха: 212–311 л/мин.
TE20 · HE. Базовые покрытия и лаки с высоким сухим остатком. Давление на входе: 1,1–1,8 бар. Расход воздуха: 255–340 л/мин.
HV30 · HVLP. Базовые покрытия и лаки. Давление на входе: 1,4–1,6 бар. Расход воздуха: 411–467 л/мин.
Для лака с низким сухим остатком начните подбор с TE10, для HS-лака — с TE20. Для базового покрытия производитель указывает все три головы. В его сравнительной схеме TE10 даёт более крупные капли и более «мокрое» нанесение, TE20 занимает промежуточное положение, HV30 даёт наиболее мелкие капли. Сверьте выбранную голову и сопло с рекомендациями производителя покрытия.
HE обозначает высокоэффективное распыление, HVLP — распыление большим объёмом воздуха при низком давлении на голове. В примере указано давление на входе пистолета; расход воздуха меняется вместе с рабочим режимом.
Проверьте компрессор и воздушную линию
В паспорте компрессора найдите фактическую производительность на выходе при рабочем давлении. Если указано только «400 л/мин» без условий измерения, запросите эти данные у изготовителя или поставщика. Расход краскопульта и подачу компрессора сравнивайте в сопоставимых единицах и условиях.
Пример расчёта. Для TE20 возьмём верхнее значение расхода из примера выше — 340 л/мин. Допустим, второй инструмент потребляет 100 л/мин. Суммарный расход — 440 л/мин. Компрессор с фактической подачей 400 л/мин не обеспечивает одновременную непрерывную работу этих инструментов. При подборе также учитывают утечки, расход воздуха системой подготовки и допустимый режим работы компрессора.
Проверьте требования инструкции к внутреннему диаметру и длине шланга, соединениям и подготовке воздуха. Давление у краскопульта проверяйте при нажатом курке, в указанной изготовителем точке измерения.
Выберите бачок или внешнюю подачу
- Верхний бачок или нижний с всасыванием. Оба варианта применяют для небольших объёмов работы. При выборе сравните вместимость, массу инструмента с материалом, доступ к детали и удобство удержания. При частой смене цвета оцените время на очистку бачка.
- Внешняя подача под давлением. Рассмотрите для длительной работы с одним материалом. Учтите расход на заполнение материальной линии и её очистку при смене цвета.
Если бак или насос уже установлен, проверьте соответствие краскопульта способу подачи и рабочему давлению. Такие модели собраны в разделе краскопультов с подачей под давлением.
Уточните состав комплекта и стоимость запчастей
Перед оплатой уточните, что входит в выбранный артикул: корпус, воздушная голова, сопло, игла, бачок, регулятор и другие принадлежности. Узнайте стоимость, наличие и сроки поставки сопла, иглы, уплотнений и ремонтного набора.
Руководства и схемы доступны в разделе «Инструкции и чертежи», детали — в разделе запчастей для краскопультов DeVilbiss.
Что прислать для подбора комплектации
- Точное название покрытия и его TDS.
- Размеры и фотографию детали, требования к качеству готовой поверхности.
- Объём работы, примерный расход материала и частоту смены цвета.
- Модель компрессора, данные воздушной линии и системы подачи.
- Бюджет; при замене инструмента — фотографии его маркировки и воздушной головы.
Отправьте данные нашим специалистам. Мы предложим модель и комплектацию, проверим требования к воздуху по предоставленным данным и уточним необходимые принадлежности. Если какие-то параметры неизвестны, укажите это в заявке.
