Поршневые циркуляционные насосы Binks Maple

Насосы Maple подбирают для циркуляции лакокрасочного материала в производственной линии. В расчёте учитывают не только расход распылителей, но и поток, возвращающийся в ёмкость: насос должен обеспечивать работу всего контура при изменении числа открытых пистолетов.
ООО «Покрасочные технологии» осуществляет прямые поставки оригинальных насосов Binks, комплектующих и запчастей от производителя.

Maple 15/3, 30/3 и 15/6 — что меняется

Представленные модели различаются объёмом за цикл и отношением давлений. Эти параметры помогают разделить задачу увеличения подачи и задачу преодоления сопротивления линии.

Модель и артикул	Отношение и максимальное давление материала	Объём за цикл

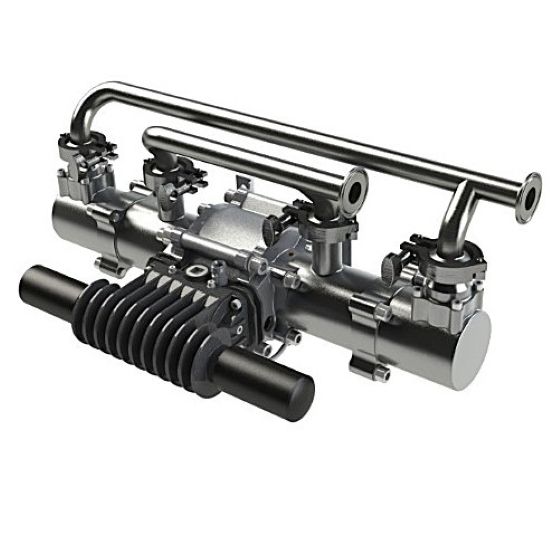

Maple 15/3 — 104009	3:1; до 21 бар	0,375 л
Maple 15/3 AFP — 104129	3:1; до 21 бар	0,375 л

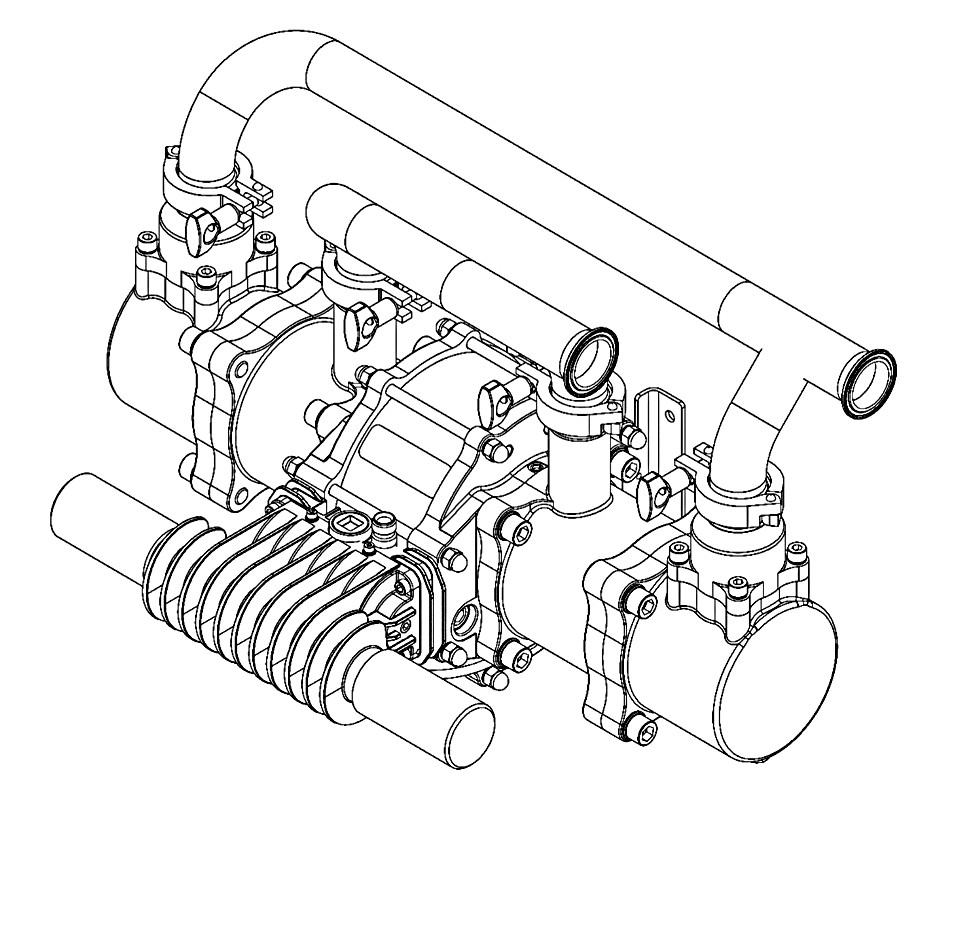

Maple 30/3 — 104010	3:1; до 21 бар	0,75 л

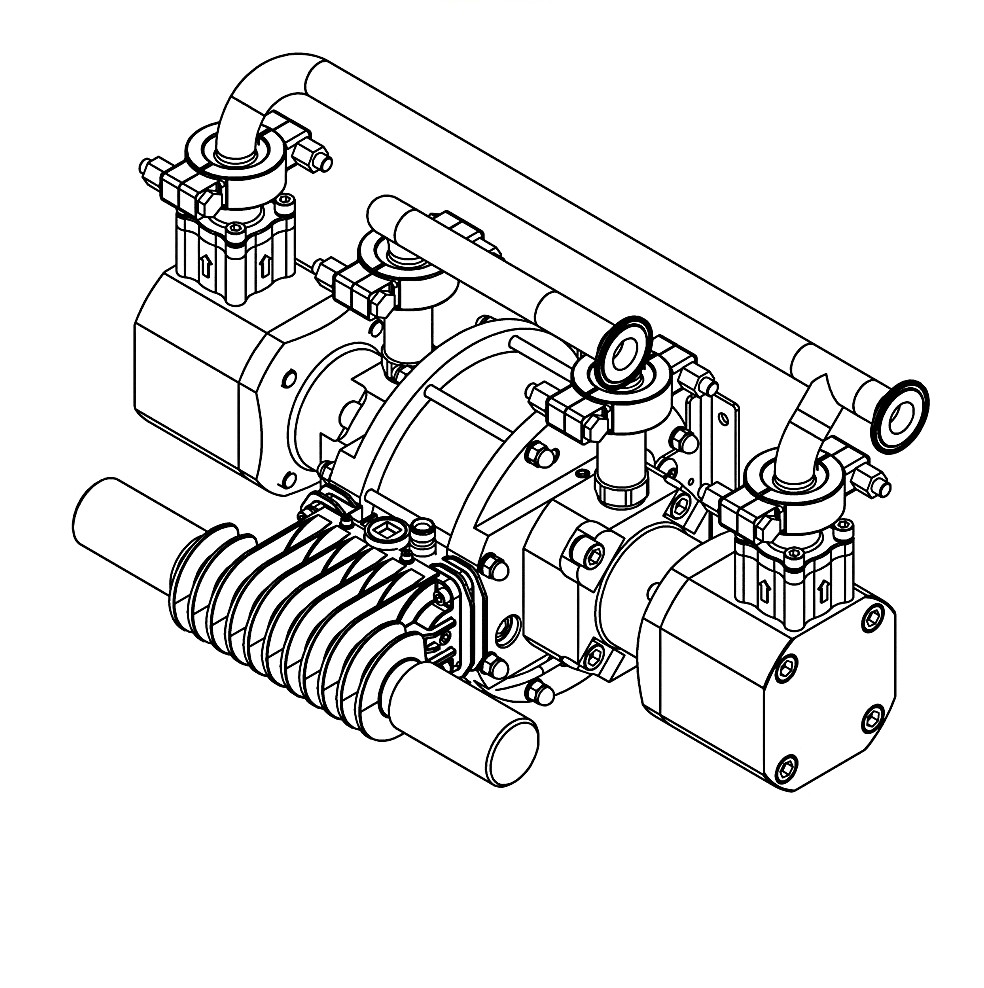

Maple 15/6 — 104205	6:1; до 42 бар	0,375 л

Предельные давления приведены при 7 бар сжатого воздуха. Maple 30/3 перемещает вдвое больше материала за цикл, чем Maple 15/3. А Maple 15/6 сохраняет объём 0,375 л за цикл, но обеспечивает более высокий диапазон давления. Увеличивать подачу и увеличивать давление — разные задачи подбора.

Рабочая циркуляция и регулятор обратного давления

При 20 циклах в минуту расчётная подача составляет 7,5 л/мин для моделей с объёмом 0,375 л и 15 л/мин для Maple 30/3. Это расчёт без учёта потерь. Значения 22,5 и 45 л/мин в спецификациях относятся к 60 циклам в минуту; рекомендуемая максимальная частота для непрерывной работы этих моделей — 20 циклов в минуту.

В возвратной линии применяют регулятор обратного давления. Он изменяет поток, возвращающийся в бак, когда меняется потребление на постах, и помогает поддерживать заданное давление. Поэтому при модернизации проверяют насос вместе с возвратным регулятором, фильтрами и сечением трубопровода. Больший насос не компенсирует неправильно подобранную или ограниченную возвратную линию.

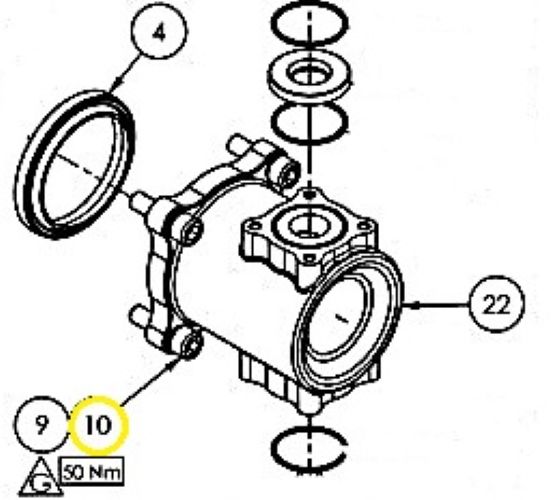

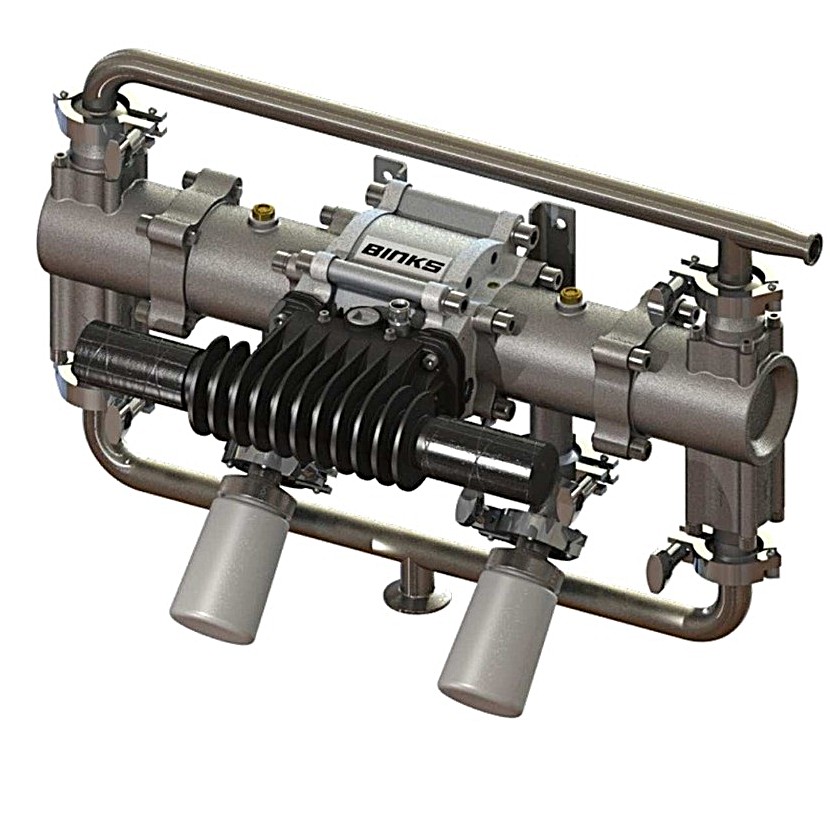

Чем отличается Maple 15/3 AFP

У Maple 15/3 AFP, артикул 104129, совпадают с обычным 15/3 отношение давлений и объём за цикл, но отличается исполнение жидкостной части. Например, у стандартного 15/3 вход и выход — 1 дюйм Sanitary (санитарное зажимное соединение), а у AFP вход — 1 дюйм, выход — 3/4 дюйма Sanitary. Поэтому эти насосы не следует считать полностью одинаковыми по подключению.

Различаются и допустимые условия подачи на вход: в руководстве стандартного 15/3 указан максимальный подпор 2 бар, в руководстве AFP 104129 — 7 бар. Это особенно важно, если материал приходит из системы с предварительным давлением. Исполнение согласуют по полной маркировке насоса и схеме циркуляции.

Подбор Maple, гарантия и обслуживание

Подберём циркуляционный насос под вашу линию. Укажите покрытие, расход распылителей и возвратного потока, требуемое давление, длину и диаметр трубопровода, а также наличие подпора на входе. При замене нужен полный артикул Maple и данные об установленных соединениях.
Поддерживаем гарантию производителя и выполняем сервисное обслуживание оборудования. Поставляем оригинальные запчасти Binks.

Руководства, сборочные схемы и доступные переводы на русский язык размещены в разделе «Инструкции и каталоги». Если нужный документ не найден, поможем подобрать его по модели и артикулу.
