Сопла (дюзы) для краскораспылителей Binks

Сопла для краскопультов Binks

Сопло дозирует проходящий материал и участвует в формировании распыления. У безвоздушных моделей его геометрия задаёт также ширину факела, а в пневматических и комбинированных системах результат зависит от сочетания сопла с воздушной головой. Поэтому для подбора важны технология нанесения и полное исполнение краскопульта.
ООО «Покрасочные технологии» поставляет оригинальные сопла и запасные части Binks напрямую от производителя.

Сопла для разных систем распыления

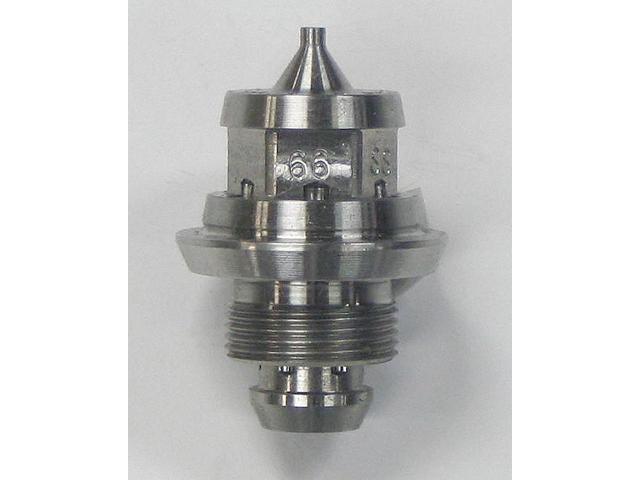

В каталоге можно перейти к соплам для Airless 75, DVXA, AA4400M Air-Assist, AG363 Air-Assisted и Trophy AA4400. Выбор внутри своей серии помогает избежать смешения деталей, рассчитанных на разные способы распыления.

Для безвоздушного нанесения задают два параметра: проходное отверстие и факел. Первый связан с расходом материала, второй — с шириной полосы при заданных условиях. Изменяя их по отдельности, можно подобрать комплект под узкую деталь или широкую поверхность, не увеличивая подачу без необходимости.

Как читать маркировку сопла Airless 75

В серии 9-XXX-75 последние две цифры трёхзначного кода обозначают диаметр в тысячных долях дюйма. Например, 11 соответствует 0,011 дюйма, или примерно 0,28 мм. Первая цифра связана с номинальной шириной факела. В таблице производителя приведены такие варианты:

Пара 411 и 511 показывает изменение ширины при одинаковом отверстии. Пара 511 и 513 — изменение отверстия при одной номинальной ширине. Эти значения используют для предварительного выбора; рабочий факел проверяют с учётом материала, давления и расстояния до изделия. Правило чтения кода относится к указанной серии и не переносится автоматически на все сопла Binks.

Что учитывать у Air-Assist и DVXA

Для AA4400M плоское и реверсивное исполнения требуют соответствующих воздушной головы, седла и защитных элементов. Реверсивное сопло позволяет использовать предусмотренный конструкцией поворот для устранения засорения. При переходе на такое исполнение проверяют весь передний комплект, а не только размер отверстия. Предельное давление определяется допустимыми параметрами всех элементов системы.

У DVXA сопло подбирают вместе с воздушной головой и иглой. Например, в стандартной таблице комплектации сопло 1,6 мм DVXP-230-16-K работает с P2, а 1,7 мм DVXP-231-17-K — с P3. При этом оба диаметра входят в диапазон одной иглы DVXA-340-14-16-17-K. Небольшое изменение диаметра может затрагивать голову, но не требовать новой иглы.

Подбор и сервисное обслуживание

Наши специалисты подберут сопло под материал, требуемый расход и ширину нанесения. Выполняем сервисное обслуживание оборудования Binks и консультируем по вопросам гарантии производителя.
В разделе инструкций производителя доступны руководства и сборочные схемы, в том числе имеющиеся русские переводы.
Для подбора укажите модель краскопульта, код установленного сопла, материал, рабочее давление и желаемую ширину полосы. Если подача стала недостаточной без изменения задачи, сообщите также результаты проверки фильтров и системы подачи: увеличение диаметра требуется не в каждом случае.
