Запчасти общей сборки установки Binks MXL1231
Раздел общей сборки помогает подобрать элементы установки MXL1231 целиком: насос, опору, крепёж и внешнюю обвязку. Здесь отправной точкой служит полное обозначение насосной системы и способ монтажа. Для внутренних деталей двигателя или жидкостной секции затем переходят к схеме соответствующего узла.
ООО «Покрасочные технологии» поставляет оригинальные запасные части Binks напрямую от производителя. Подбираем комплектующие для восстановления штатной сборки и согласуем состав при изменении комплектации.
Как найти своё исполнение MXL1231

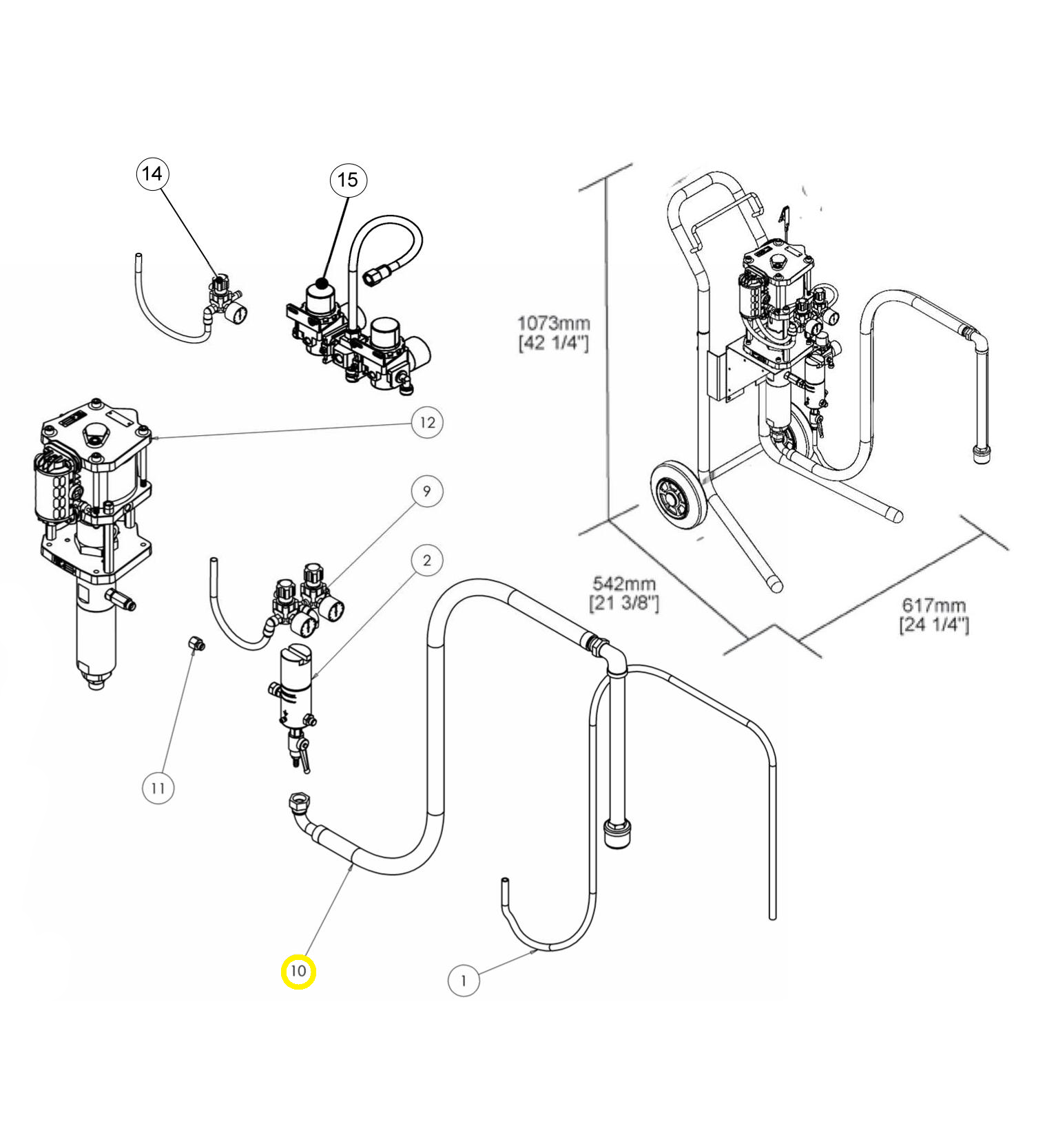

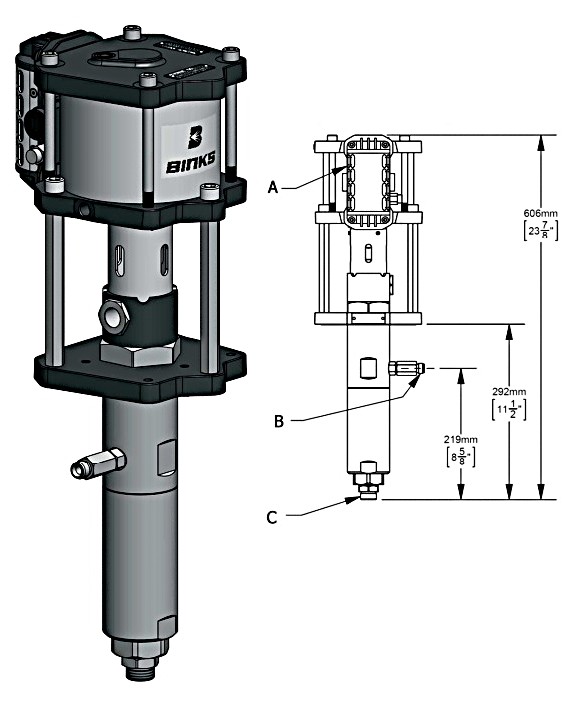

В каталоге представлены схемы установок на тележке с обозначениями MXL1231PL, MXL1231PU и MXL1231UC. Для настенного размещения выделены MXL1231PP и MXL1231PU.
Суффикс относится к исполнению проточной части, а способ крепления — к компоновке установки. Эти признаки рассматривают вместе: надписи MXL1231 на корпусе недостаточно, чтобы восстановить полный перечень комплектующих. Если шильдик сохранился, лучше передать его фотографию целиком, включая продолжение кода.
Тележка и настенное крепление

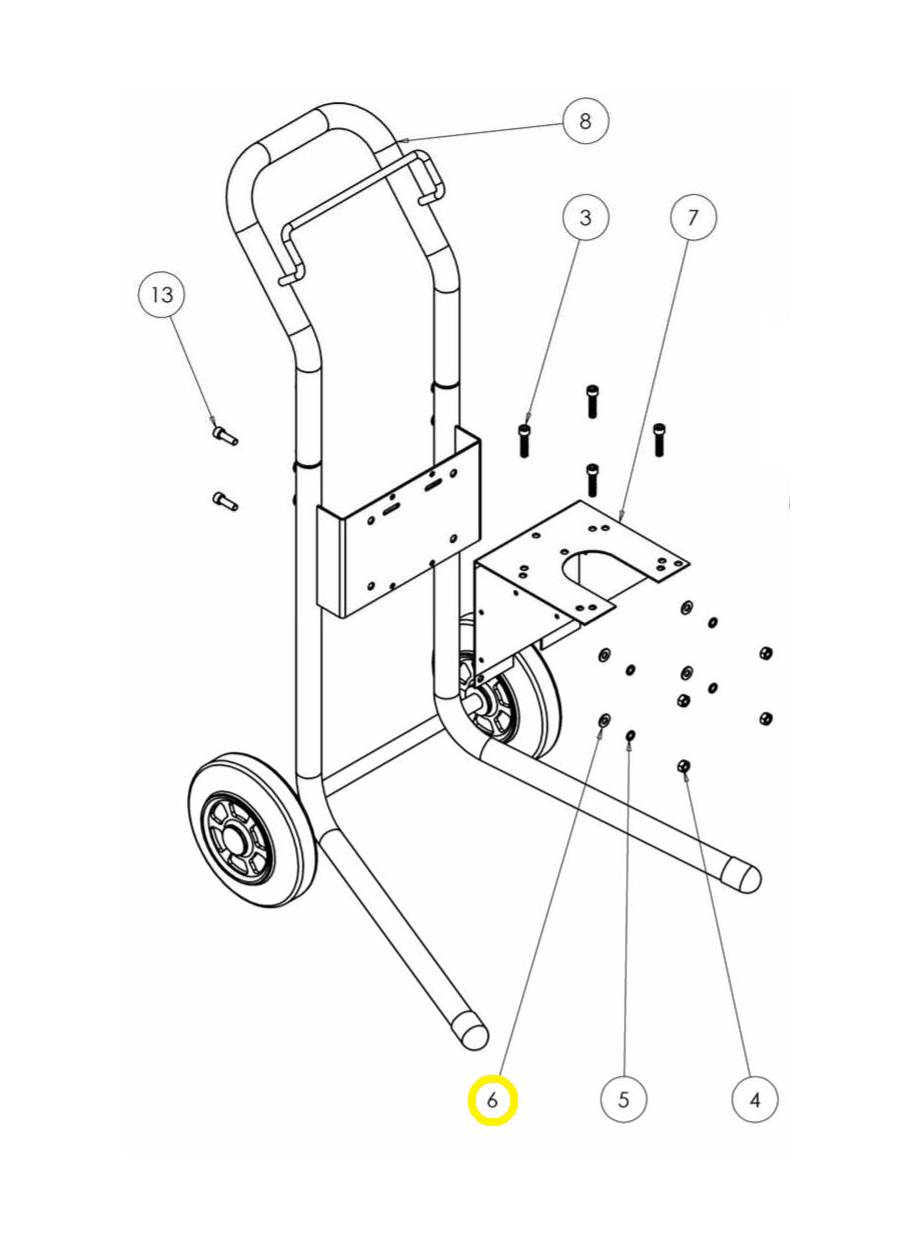

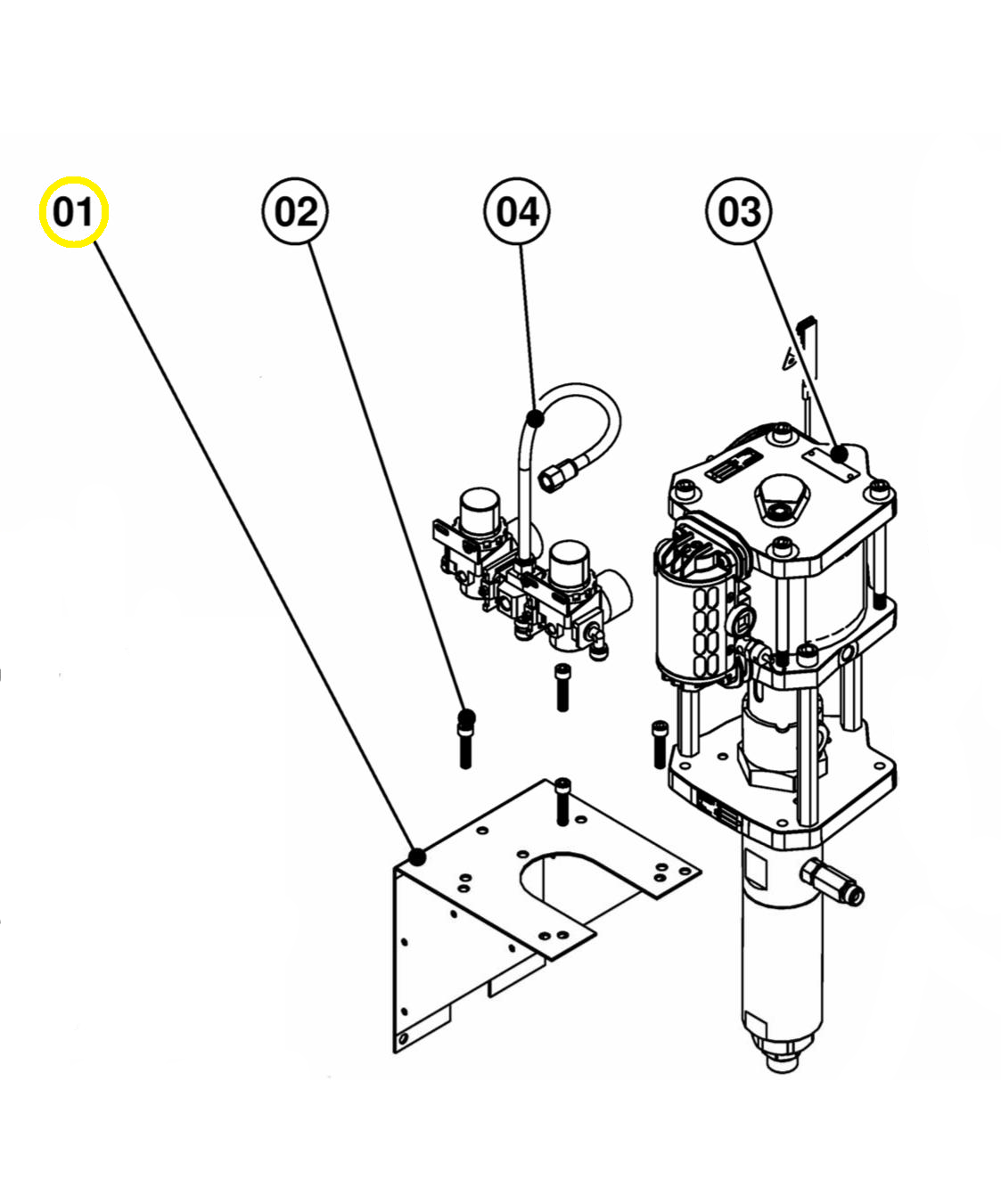

Тележка удобна, когда насос перемещают между рабочими местами; настенная сборка подходит для постоянного поста. При ремонте опоры проверяют не только наличие нужного кронштейна, но и его сопряжение с насосом, состояние отверстий и состав крепежа.
| Вариант сборки | Что подбирают | Что важно сохранить |
|---|---|---|
| На тележке | Опору, крепление насоса, крепёж | Геометрию и устойчивость установки |

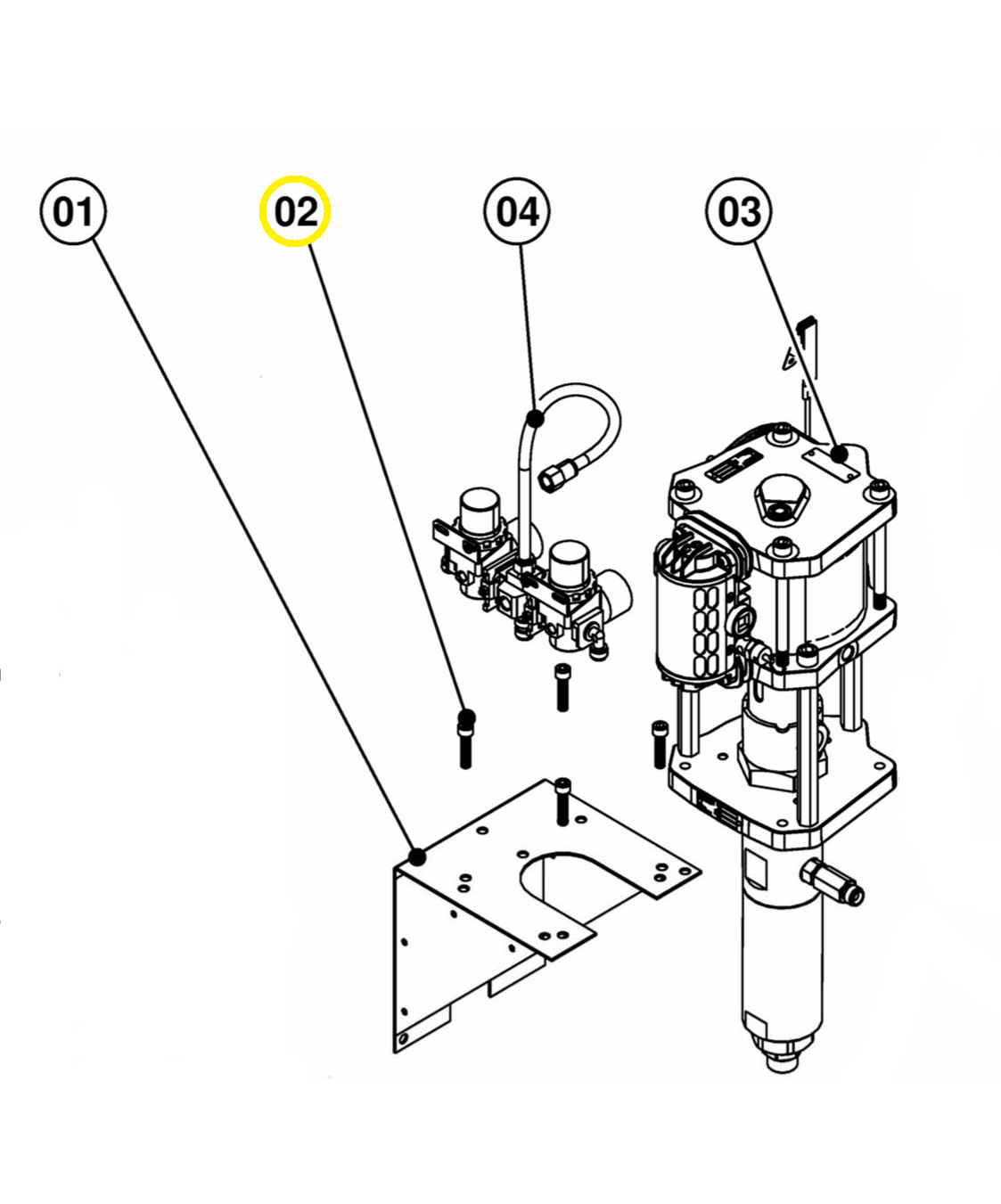

| На стене | Кронштейн и соединение с насосом | Монтажные размеры и доступ для обслуживания |
| Внешняя обвязка | Фильтр, воздушный блок, соединения | Схему подключения установленного комплекта |
Перестановку исправного насоса на другую опору следует рассматривать как изменение сборки: заранее уточняют крепление и расположение шлангов. Одного совпадения резьбы крепёжного винта для такого подбора недостаточно.
Один распылитель или два: состав обвязки

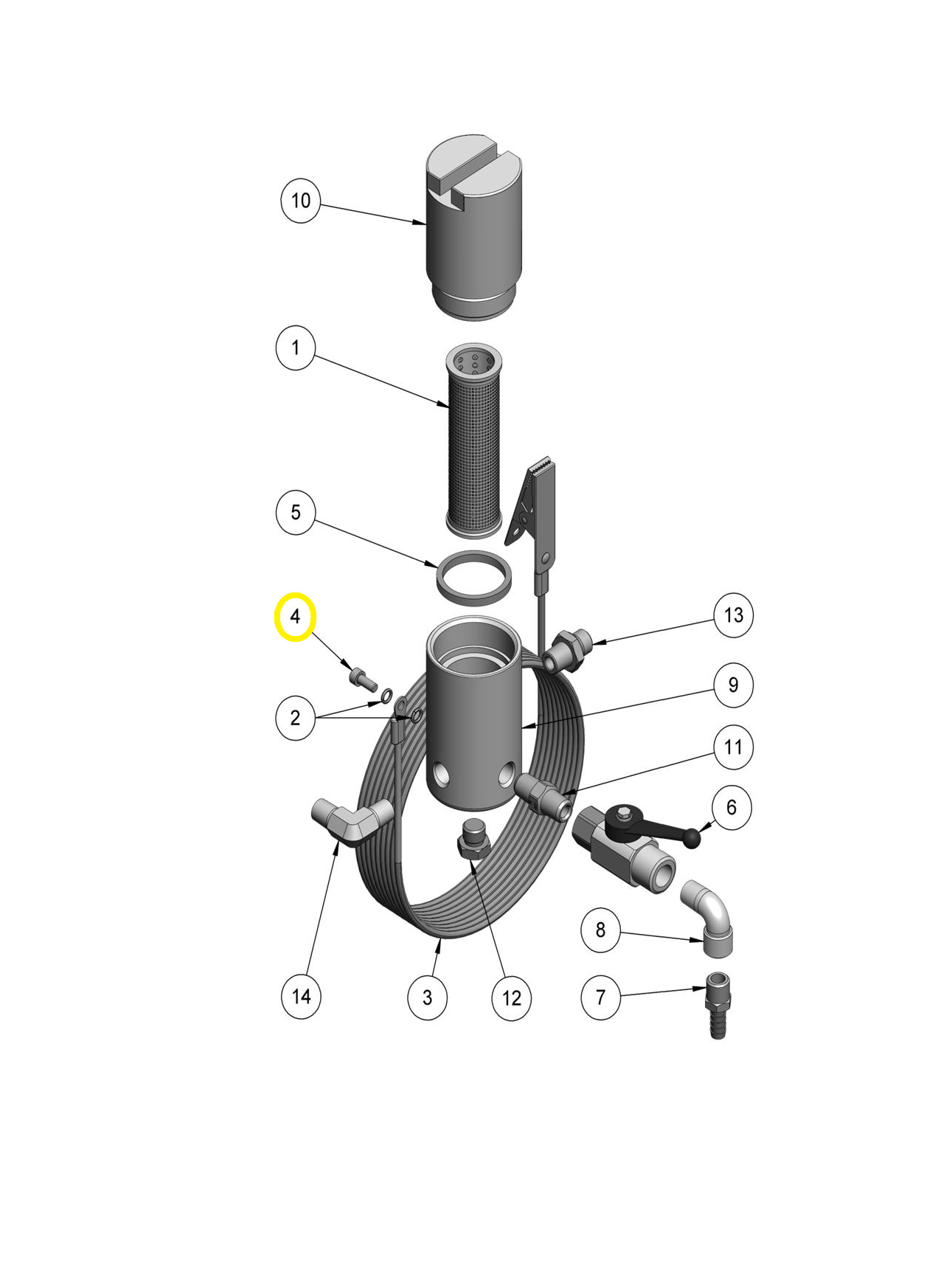

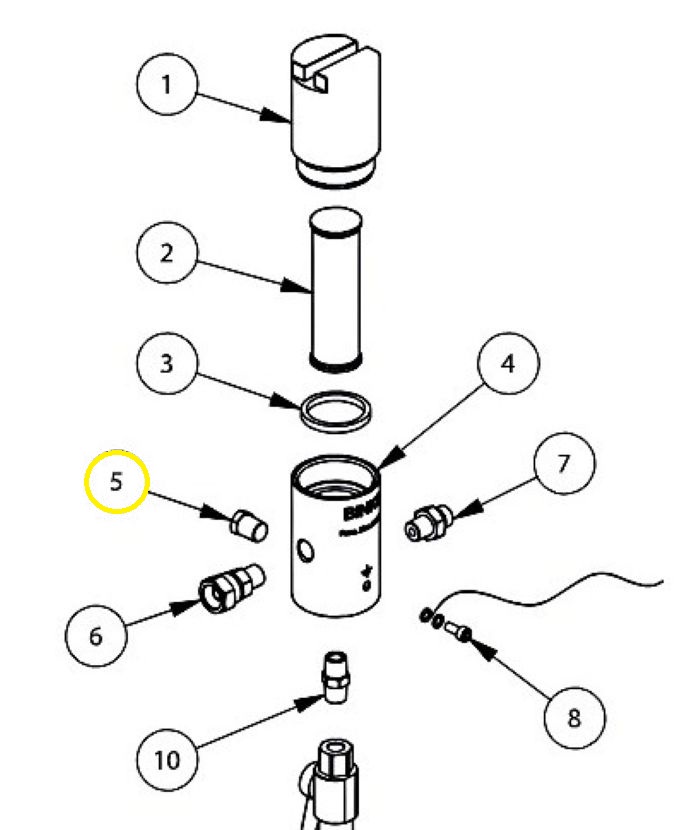

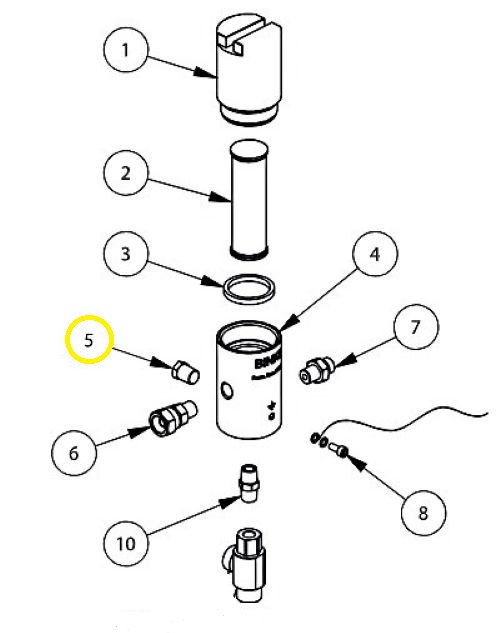

В линейке оснастки предусмотрены фильтры и воздушные блоки для разных схем подключения. Например, в документации MXL1231 фильтр для двух распылителей обозначен 0110-009130-2. При выборе важно различать количество выходов материала и количество независимо регулируемых воздушных ветвей.

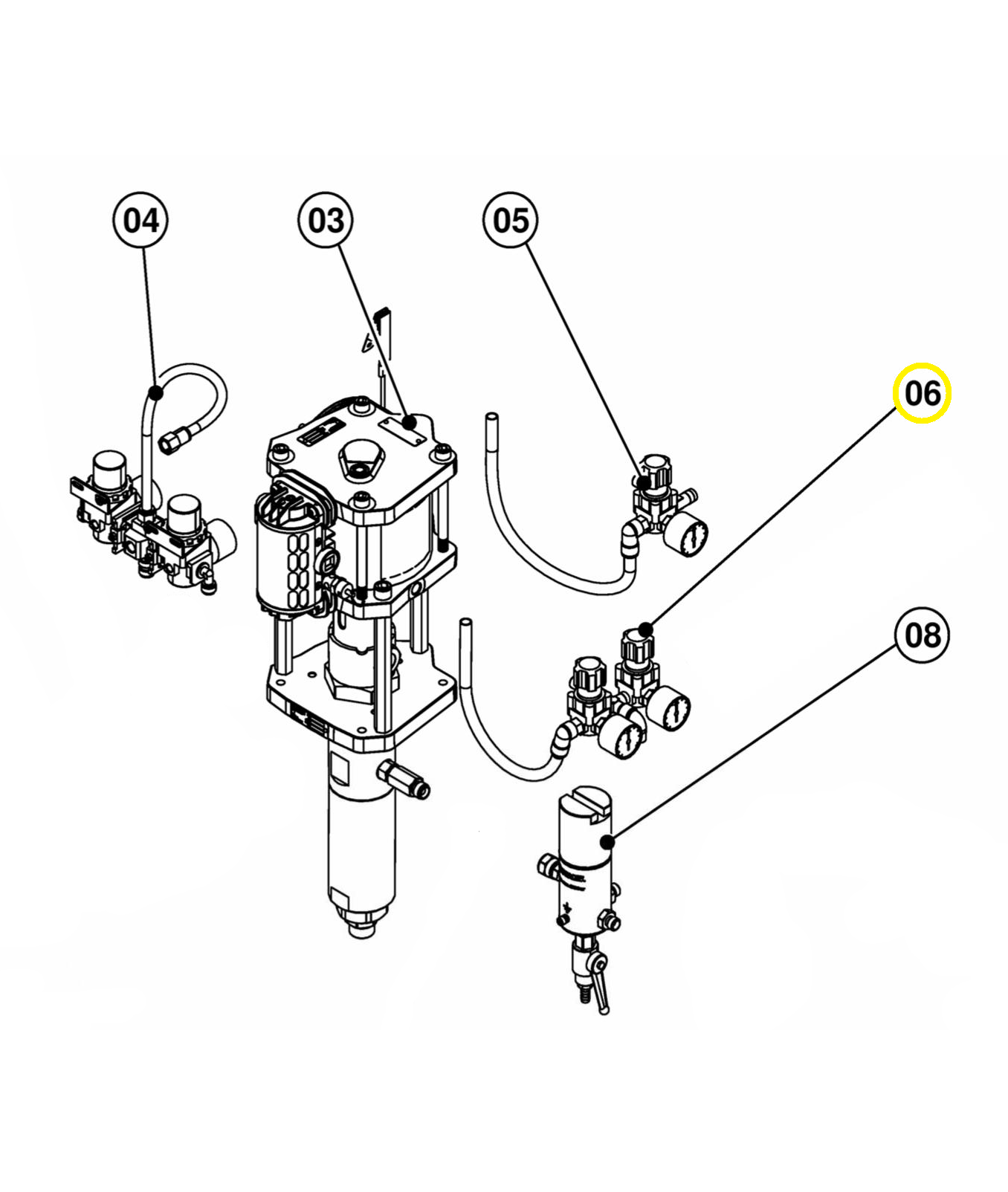

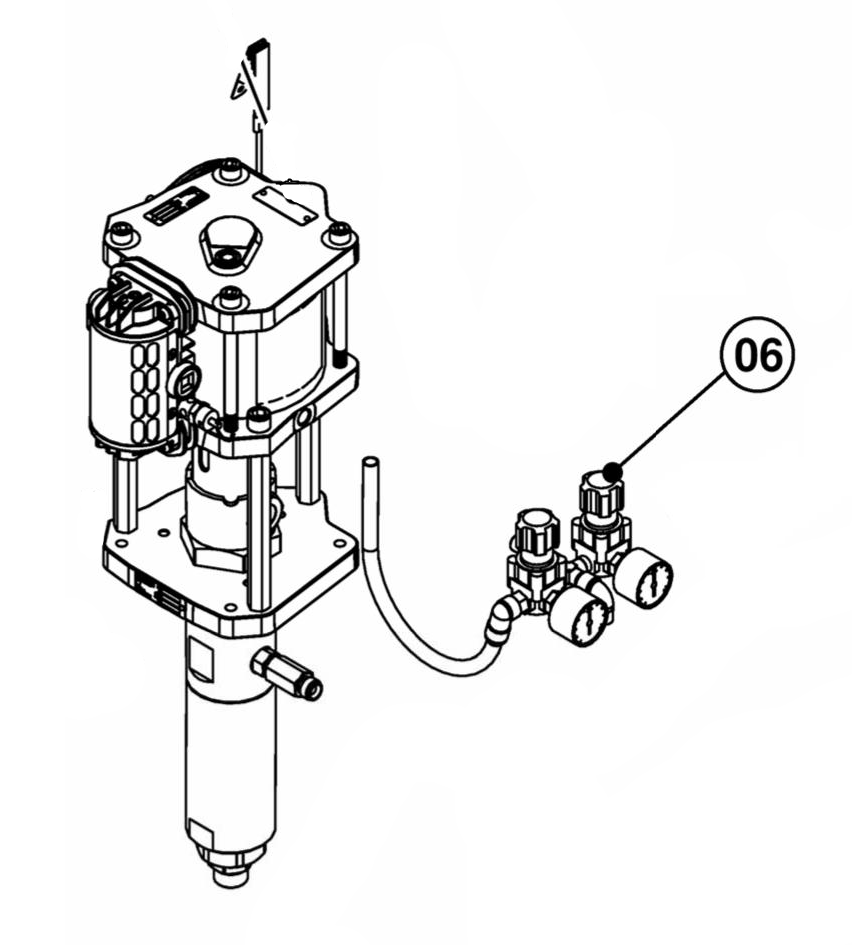

Два регулятора сами по себе не означают два краскопульта: в типовой сборке один регулирует воздух насоса, второй — воздух распылителя. Поэтому при замене воздушного блока сообщите, куда идут его линии. Это помогает сохранить возможности настройки и подобрать необходимые переходники.
Если насос работает исправно, повреждение опоры или внешнего соединения не требует автоматической замены всего агрегата. Общая схема позволяет определить отдельную позицию и проверить, какие соседние детали нужны для её установки.
Подбор общей сборки и сервис
Наши специалисты помогают подобрать комплектующие установки по её фактической конфигурации. Выполняем сервисное обслуживание оборудования Binks и консультируем по вопросам гарантии производителя.
В разделе инструкций производителя размещены оригинальные руководства и сборочные схемы с доступными русскими переводами.
Для подбора пришлите полный код насосной системы, общий вид установки, фотографию повреждённого узла и номер позиции на схеме. Если меняете компоновку, укажите способ крепления, число распылителей и существующее подключение материала и воздуха.
