Установки Binks IntelliSpray для нанесения ППУ

Дозаторы IntelliSpray и подбор системы напыления

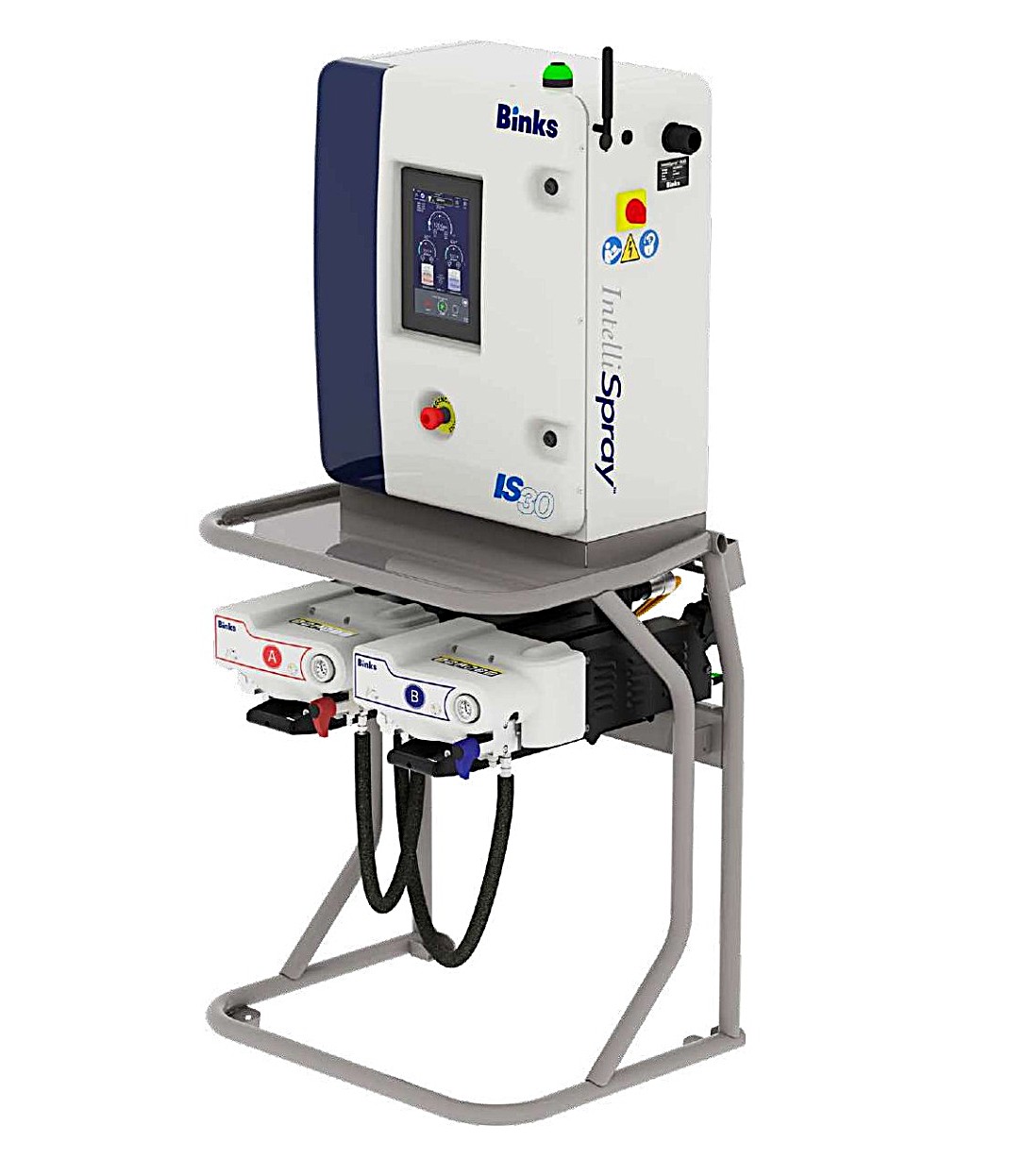

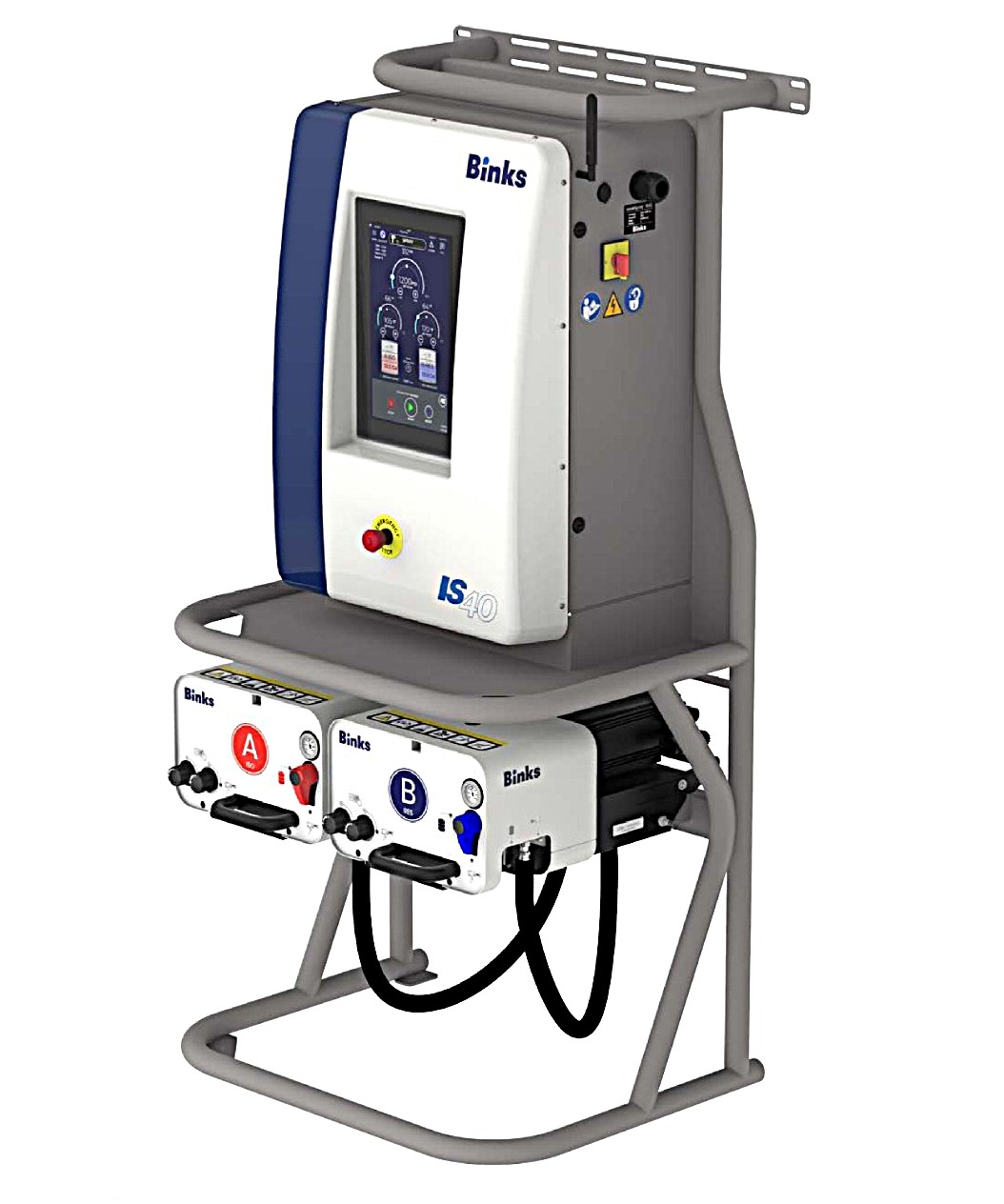

При подборе дозатора для ППУ или полимочевины важно согласовать подачу компонентов, нагрев и распылительный комплект. В каталоге представлены Binks IntelliSpray IS30, артикул 348006, и IS40, артикул 348007. Для выбранной модели определяют комплектацию, которая обеспечит рабочие параметры материала непосредственно у пистолета.
ООО «Покрасочные технологии» осуществляет прямые поставки оригинального оборудования, комплектующих и запчастей Binks. Подбираем систему под материал и условия объекта, подтверждаем состав поставки выбранного исполнения.

Контроль соотношения компонентов и настройка температуры

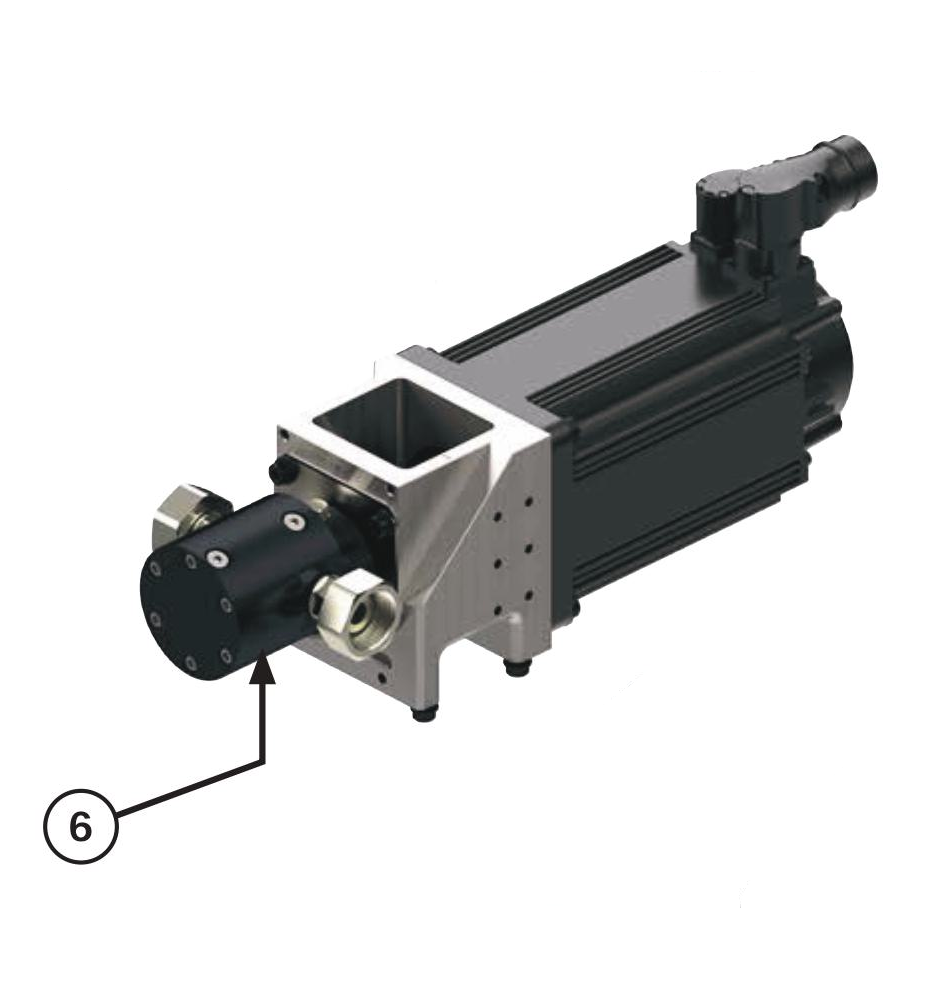

В IntelliSpray расходомеры измеряют подачу A и B, а независимые сервоприводы корректируют работу насосов. Так система контролирует соотношение компонентов во время распыления. Давления A и B оценивают отдельно: их равенство само по себе не подтверждает правильную пропорцию смеси.

AVC полезен, когда компоненты различаются по вязкости. Режим автоматически распределяет нагрев между A и B, но допустимые температуры каждого компонента по-прежнему определяются требованиями изготовителя материала. При смене состава проверяют сохранённый рецепт: настройки предыдущей системы ППУ могут не подойти новой.

QuickHeat и ST1 в составе комплекта

В системе QuickHeat секции выполняют разные задачи. Master подключается к дозатору, Mid удлиняет линию, а Smart End содержит датчики давления и температуры рядом с пистолетом. Например, Smart End 340972 длиной 20 футов, около 6 м — конечная подогреваемая секция, а не весь шланговый комплект.

Шестизонные дозаторы допускают четырёх- и шестизонные наборы QuickHeat. В шестизонной схеме добавлена секция Mid с разветвителем питания. Поэтому при дооснащении учитывают артикулы секций и схему их соединения, а не только суммарную длину.

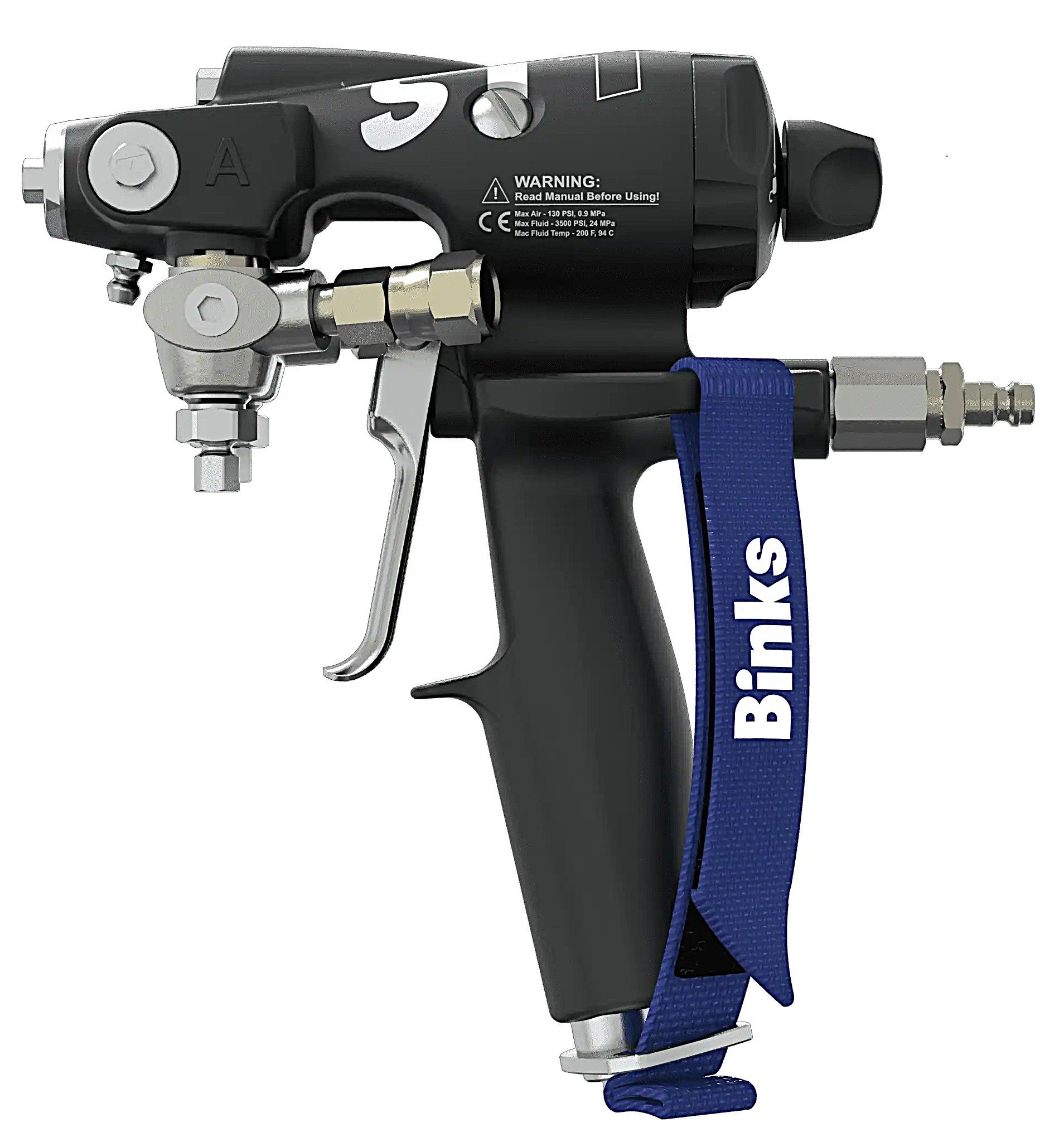

Между Smart End и пистолетом ST1 устанавливается короткий теплоизолированный шланг без подогрева. После паузы в нём может оставаться остывший материал, даже если система уже показывает готовность. Камеру смешивания и сопло ST1 подбирают по требуемой подаче и ширине факела. При увеличении расхода проверяют, достаточно ли производительности дозатора, мощности нагрева и подачи компонентов из ёмкостей.

Электропитание и подача из ёмкостей

Артикулы 348006 и 348007 в каталоге относятся к исполнениям 400 В. Для IS40 в варианте 380–415 В руководство указывает трёхфазное питание с нейтралью, частоту 50/60 Гц и ток полной нагрузки 56 А. Это характеристика дозатора; при подборе генератора дополнительно учитывают компрессор и другие потребители участка. Номинал генератора нельзя определять только по обычному потреблению установки во время распыления.

Сервоприводы насосов не отменяют необходимость подачи компонентов из бочек или контейнеров. Для IS40 изготовитель указывает минимальное входное давление 25 psi, около 1,7 бар. Это нижний предел, а требуемую подачу насосов из ёмкостей определяют с учётом вязкости и расхода. При недостаточном подпоре возможна кавитация, которая нарушает стабильную подачу компонентов. Условия подачи проверяют при распылении, когда компоненты действительно расходуются.

Подбор дозатора и сервисное обслуживание

Наши специалисты проконсультируют по комплектации IntelliSpray, подберут пистолет, шланговую систему и оборудование подачи компонентов.
Пришлите техническое описание материала с соотношением A/B, рабочими температурами и давлением, требуемую подачу, параметры электросети или генератора и расстояние до зоны нанесения. Для дооснащения действующего участка добавьте модель дозатора, артикулы секций QuickHeat и установленной камеры ST1.

Поддерживаем гарантию производителя и выполняем сервисное обслуживание поставляемого оборудования. Оригинальные запчасти для дозаторов IntelliSpray подбираем по модели, серийному номеру и обслуживаемому узлу.
Руководства изготовителя, схемы и доступные переводы на русский язык размещены в разделе «Инструкции и каталоги». Поможем найти документ для вашей комплектации.
