Поршневые циркуляционные насосы Maple 15/6 Binks для окрасочных аппаратов артикул 104205

Артикул: 104205

Насосный узел Maple 15/6 — артикул 104205

Насосный узел Maple 15/6 — артикул 104205

Насосный узел Maple 15/6 — артикул 104205

Насосный узел Maple 15/6 — артикул 104205

Комплектующие

Инструкции

Инструкция по установке, эксплуатации и обслуживанию (рус.) насоса Binks Maple 15/6 — артикул 104205 — документ № 77-3244

Инструкция по установке, эксплуатации и обслуживанию (англ.) насоса Binks Maple 15/6 — артикул 104205 — документ № 77-3244

Информационный буклет (рус.) циркуляционных насосов Binks Smart и Maple

Информационный буклет (англ.) циркуляционных насосов Binks Smart и Maple

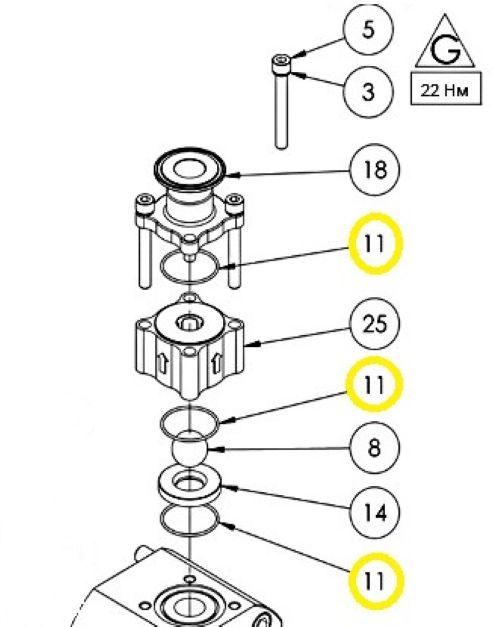

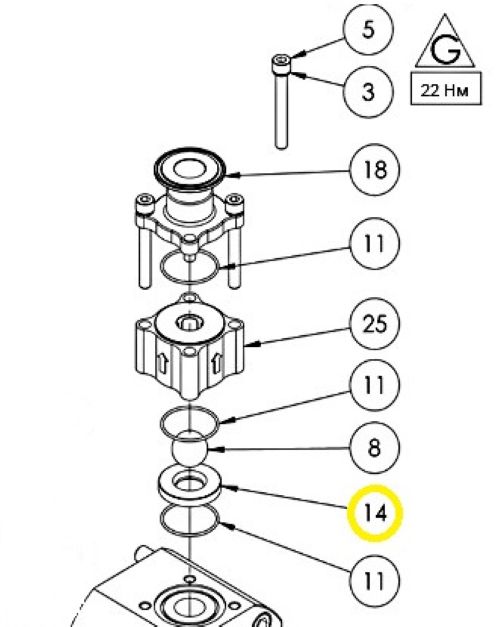

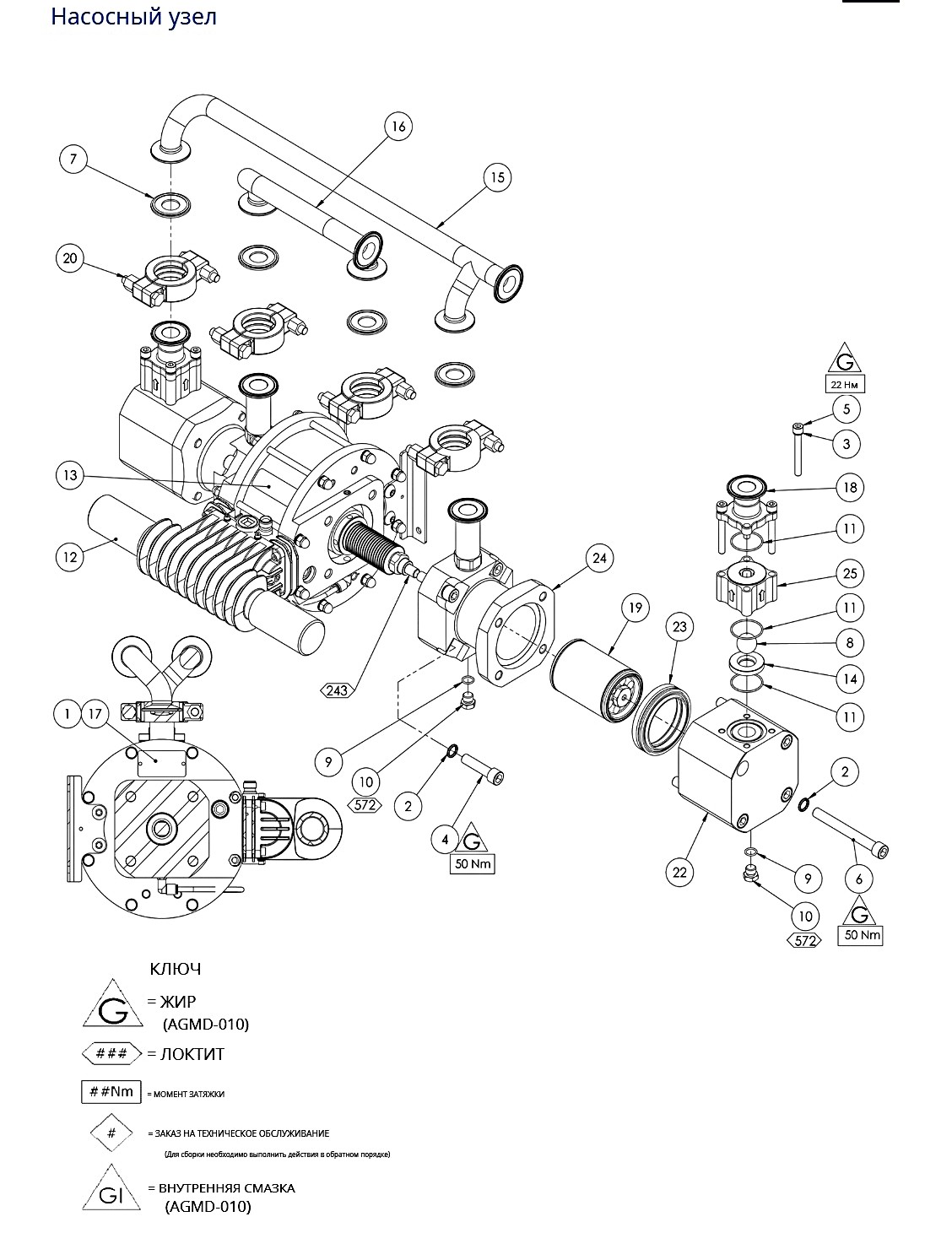

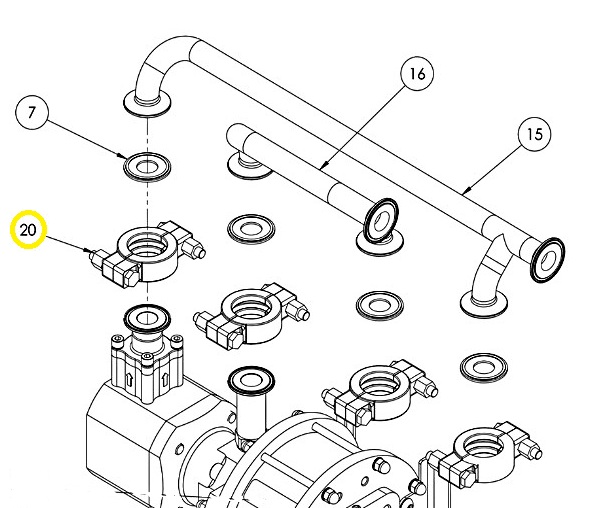

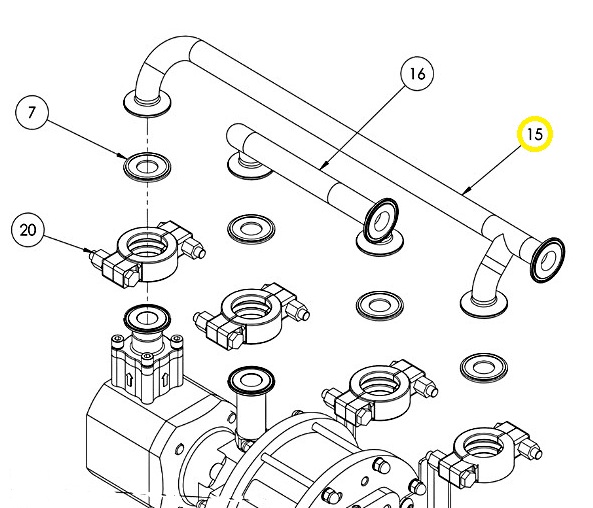

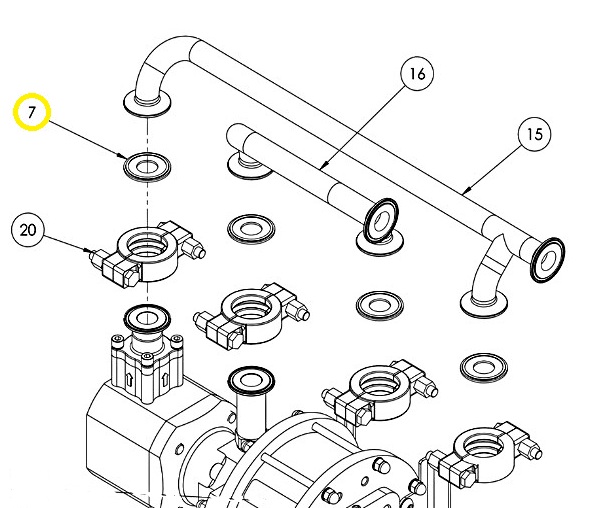

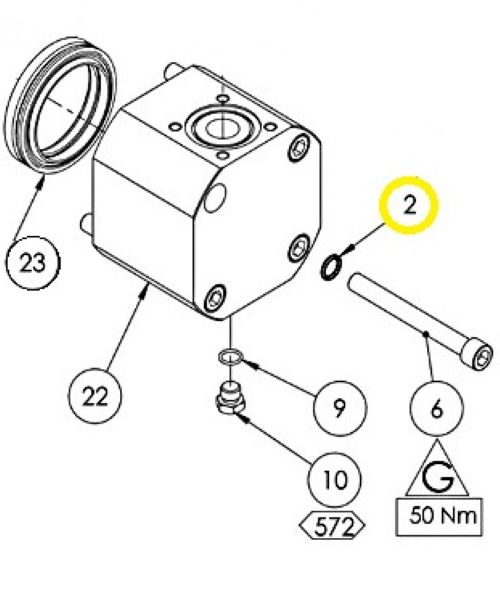

Схема сборки

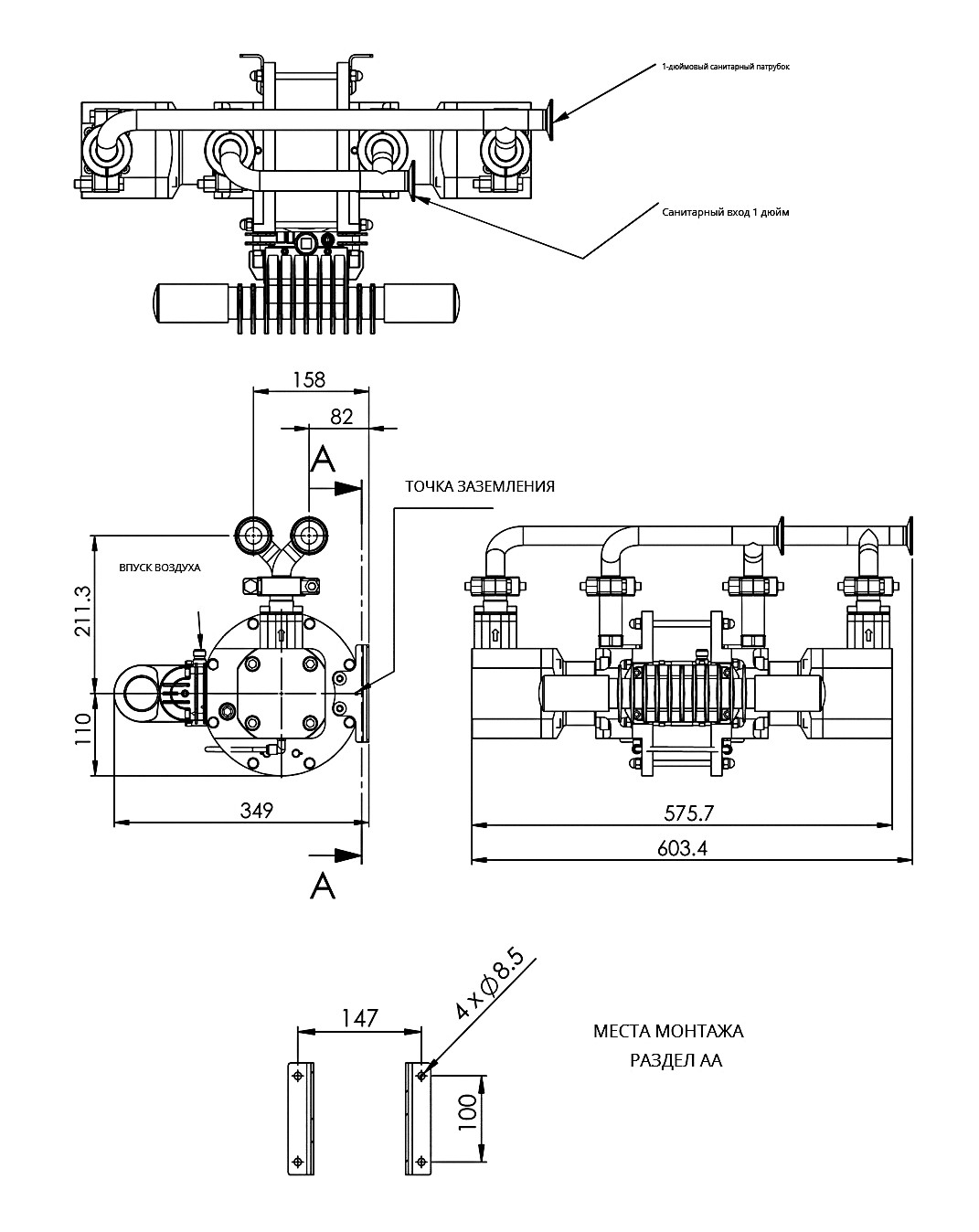

Чертеж

Характеристики товара

Модель: Поршневые Maple Binks Maple 15/6 насосный узел

Артикул насоса: 104205

Сборка воздушного клапана: 0115-010102

Сборка пневматического двигателя: 194971

Поршневой узел с жидкостью: 194111

Поршневой узел: 194242

Бренд: Binks

Каталог производителя: Maple 15/6 pump

Соотношение (коэффициент усиления): 6:1

Рекомендуемая частота непрерывных циклов: 20 циклов/мин

Максимальная рекомендуемая частота циклов: 40 циклов/мин

Выходная мощность при 60 циклах/мин: 22,5 л

Номинальный объемный расход/цикл: 0,375 л

Минимальное давление жидкости на входе: 30 psi - 2 бар

Максимальное давление жидкости: 610 psi - 42 бар

Расход воздуха при 15 цикл/мин на входе 6 бар: 283 л/мин

Расход воздуха при 30 цикл/мин на входе 6 бар: 566 л/мин

Подключение воздухозаборника: ⅜” BSPP/NPSM

Объем/цикл воздуха при 45 psi 3,1 бар: 0,33 SCFM - 9,5 л/мин

Объем/цикл воздуха при 90 psi 6,2 бар: 0,65 SCFM - 18,5 л/мин

Качество воздуха ISO 8573.1 Класс 3.3.2: Грязь: 5 микрон Вода: -20°C при 7 бар [940 ppm] Масло: 0,1 мг/м³

Давление подачи воздуха: 7 Бар

Входное отверстие для жидкости: 1” санитарный

Выходное отверстие для жидкости: 1” санитарный

Страна изготовитель: Англия

Вес нетто кг.: 45 кг
