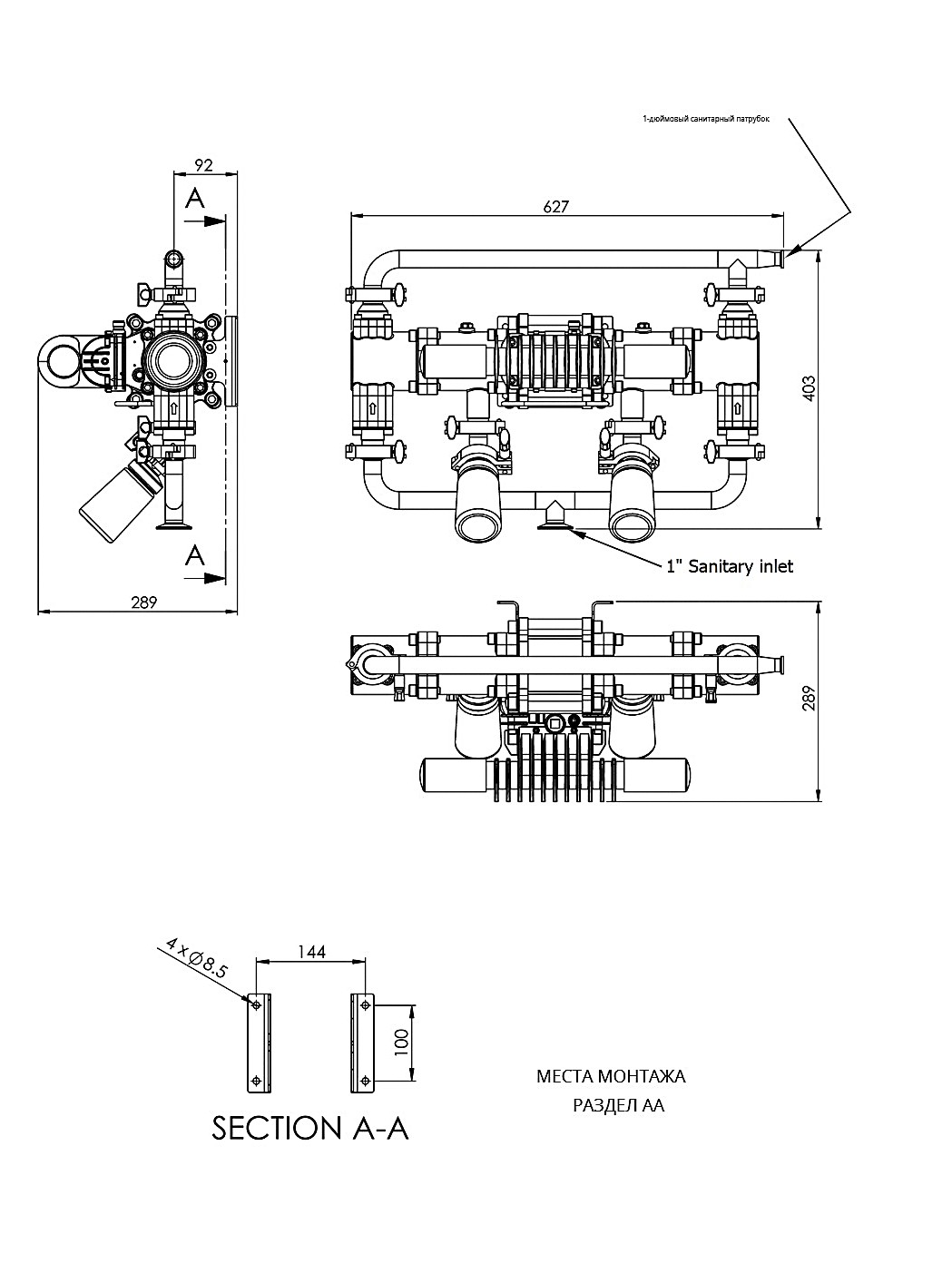

Поршневые циркуляционные насосы Maple 15/3 AFP Easi-Flow Binks для окрасочных аппаратов артикул 104129
Артикул: 104129
Комплектующие
Характеристики товара
Модель:
Поршневые Maple Binks Maple 15/3 AFP Easi-Flow насосный узел
Артикул насоса:
104129
Сборка воздушного клапана:
0115-010102
Сборка пневматического двигателя:
194196
Поршневой узел с жидкостью:
194105
Поршневой узел:
194105
Бренд:
Binks
Каталог производителя:
MAPLE 15 AFP PUMP
Соотношение (коэффициент усиления):
3:1
Рекомендуемая частота непрерывных циклов:
20 циклов/мин
Максимальная рекомендуемая частота циклов:
40 циклов/мин
Выходная мощность при 60 циклах/мин:
22,5 л
Номинальный объемный расход/цикл:
0,375 л
Минимальное давление жидкости на входе:
100 psi - 7 бар
Максимальное давление жидкости:
304,5 psi - 21 бар
Расход воздуха при 15 цикл/мин на входе 6 бар:
142 л/мин
Расход воздуха при 30 цикл/мин на входе 6 бар:
283 л/мин
Подключение воздухозаборника:
⅜” BSPP/NPSM
Объем/цикл воздуха при 45 psi 3,1 бар:
0,17 SCFM - 4,8 л/м
Объем/цикл воздуха при 90 psi 6,2 бар:
0,33 SCFM - 9,3 л/м
Качество воздуха ISO 8573.1 Класс 3.3.2:
Грязь: 5 микрон Вода: -20°C при 7 бар [940 ppm] Масло: 0,1 мг/м³
Давление подачи воздуха:
7 Бар
Входное отверстие для жидкости:
1” санитарный
Выходное отверстие для жидкости:
¾" санитарный
Примечание:
краска, пригодная для использования в качестве пигмента совместимость с циркуляцией
Страна изготовитель:
Англия
Вес нетто кг.:
25 кг
Запасные части и комплектующие
_16_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
Пружинная шайба m10 (рис.9) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 165123
Бренд: Binks
Каталог производителя: M10 SPRING WASHER - STST
Страна изготовитель: Англия
от 184 руб
_8_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
Пружинная шайба m6 (рис.7) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 165087
Бренд: Binks
Каталог производителя: M6 ST ST SPRING WASHER
Страна изготовитель: Англия
от 184 руб
_8_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
Винт с головкой под ключ m8x55 (рис.11) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 165990
Бренд: Binks
Каталог производителя: M8 x 55 cap head screw
Страна изготовитель: Англия
от 275 руб
_8_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

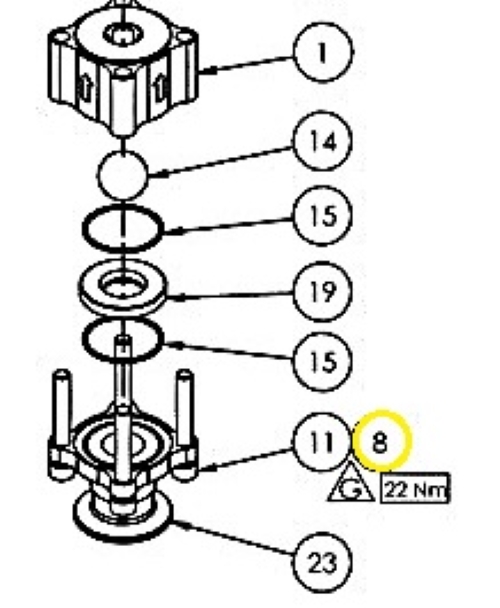

Пружинная шайба m8 (рис.8) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 165108
Бренд: Binks
Каталог производителя: M8 spring washer ss
Страна изготовитель: Англия
от 333 руб
_16_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
Винт с головкой под ключ m10x35 (рис.10) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 165947
Бренд: Binks
Каталог производителя: M10 x 35 socket cap a2 st/st
Страна изготовитель: Англия
от 356 руб
_10_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
Уплотнительное кольцо ø37,82x1,78 - птфэ (рис.15) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 192712
Бренд: Binks
Каталог производителя: Ptfe o ring ø37.82 x 1.78
Страна изготовитель: Англия
от 447 руб
_8_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

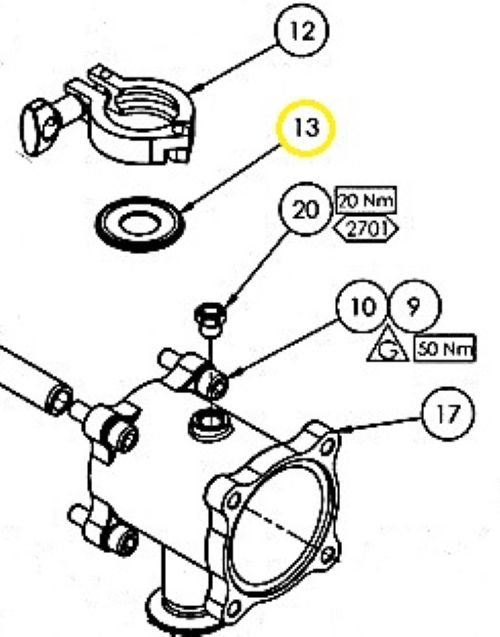

Санитарная прокладка 1 дюйм - птфэ (рис.13) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 192206
Бренд: Binks
Каталог производителя: 1" sanitary gasket
Страна изготовитель: Англия
от 917 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

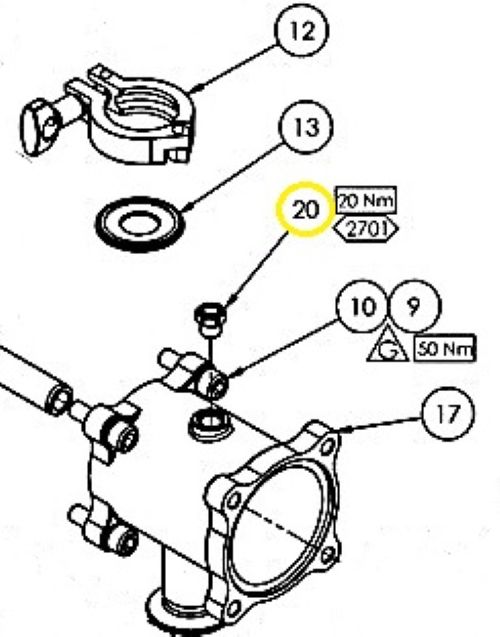

Латунный глушитель 1/4 дюйма (рис.20) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 193245
Бренд: Binks
Каталог производителя: Silencer
Страна изготовитель: Англия
от 1 491 руб
1 дюймовая заглушка коллектора Для циркуляционных насосов Maple 15/3 аксессуары
Артикул установки: 104009
Артикул Запчасти: 192803
Бренд: Binks
Каталог производителя: 1" manifold plug
Примечание: для выхлопной системы с трубами
от 1 961 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

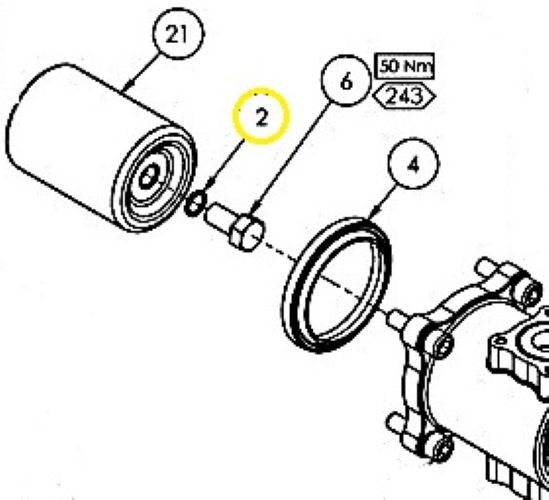

Уплотнение болта поршня (рис.2) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 41-4415
Бренд: Binks
Каталог производителя: PISTON BOLT SEAL
Страна изготовитель: Англия
от 2 042 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

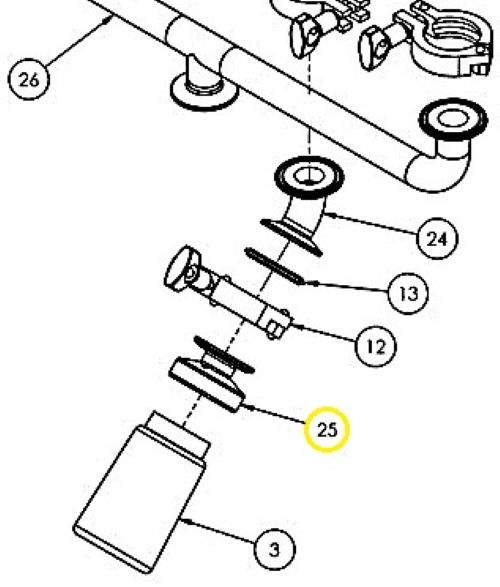

Адаптер для бутылки (рис.25) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 194182
Бренд: Binks
Каталог производителя: Bottle adaptor
Страна изготовитель: Англия
от 4 542 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

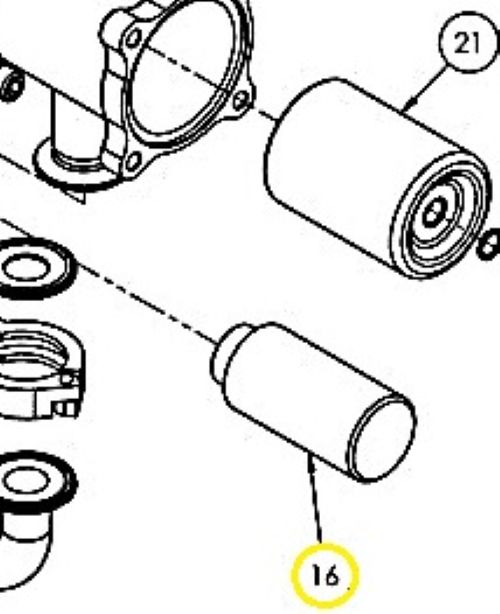

1 дюймовый глушитель (рис.16) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 192777
Бренд: Binks
Каталог производителя: 1"bsp muffler
Страна изготовитель: Англия
от 4 599 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)
1 дюймовый санитарный 45°локоть (рис.24) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 194180
Бренд: Binks
Каталог производителя: 1" 45° sanitary elbow
Страна изготовитель: Англия
от 4 874 руб
Смазка Kluber Isoflex Topas NB 52 Для циркуляционных насосов Maple 15/3 аксессуары
Артикул установки: 104009
Артикул Запчасти: AGMD-010
Бренд: Binks
Каталог производителя: Tube of grease 50 grams
Примечание: тюбик 50 мл
от 5 265 руб
_4_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

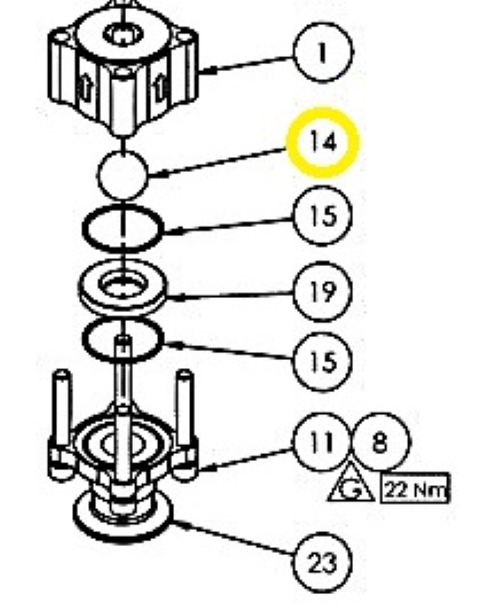

1 дюймовый шар (рис.14) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 192382
Бренд: Binks
Каталог производителя: Ø1" BALL
Страна изготовитель: Англия
от 5 494 руб
_8_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

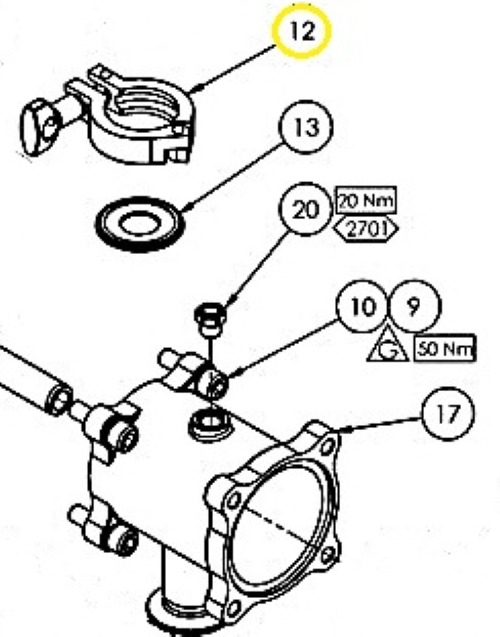

Санитарный зажим повышенной прочности, 1 дюйма и 1 1/2 дюйма (рис.12) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 192009
Бренд: Binks
Каталог производителя: 1" & 1 1/2" sanitary clamp
Страна изготовитель: Англия
от 8 613 руб
_Maple_15-3_AFP_Easi-Flow_замена_сильфона_502382.jpg)
Шланг узла сильфона (рис.2) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow замена сильфона
Артикул установки: 104129
Артикул Запчасти: 502382
Бренд: Binks
Каталог производителя: Bellows assembly spigot
Страна изготовитель: Англия
от 8 751 руб
_2_шт._Maple_15-3_AFP_Easi-Flow_насосный_узел.jpg)

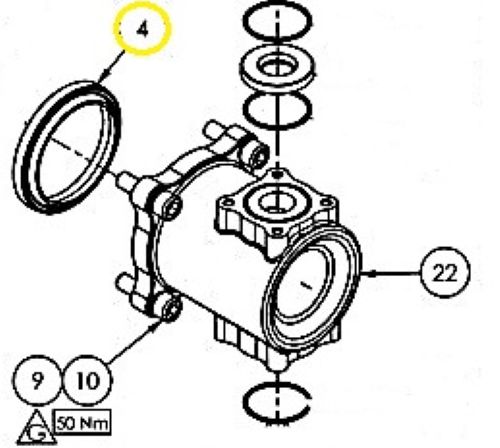

Уплотнение поршня (рис.4) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow насосный узел
Артикул установки: 104129
Артикул Запчасти: 162844
Бренд: Binks
Каталог производителя: Piston seal
Страна изготовитель: Англия
от 9 003 руб
_Maple_15-3_AFP_Easi-Flow_замена_сильфона_502769.jpg)

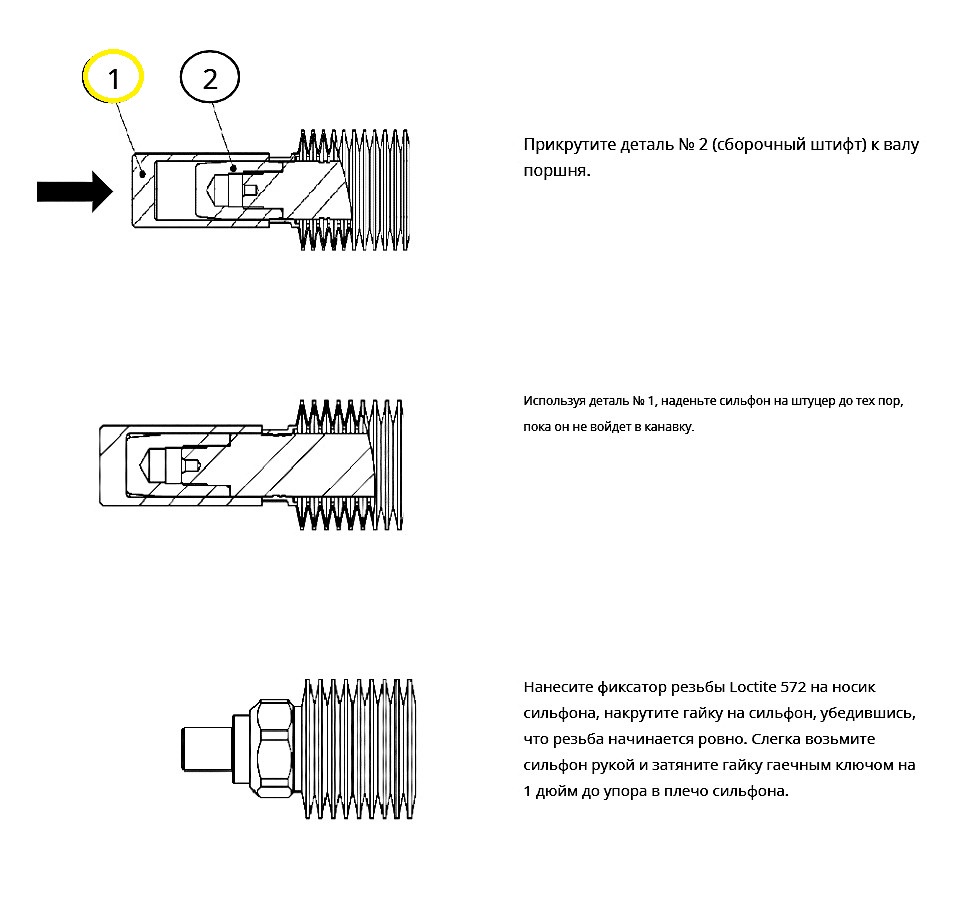

Инструмент для позиционирования сильфона (рис.1) Для циркуляционных насосов Maple 15/3 AFP Easi-Flow замена сильфона
Артикул установки: 104129
Артикул Запчасти: 502769
Бренд: Binks
Каталог производителя: Bellows tool maple 7/15/30
Страна изготовитель: Англия
от 9 267 руб
Комплект для сборки насоса - 1 насос Для циркуляционных насосов Maple 15/3 AFP Easi-Flow комплекты запчастей
Артикул установки: 104129
Артикул Запчасти: 0115-010037-K2
Бренд: Binks
Каталог производителя: Poppet assembly kit - 1 pump
Страна изготовитель: Англия
от 10 196 руб
